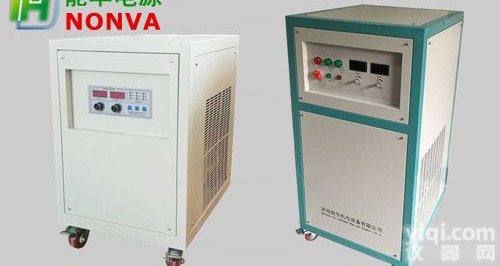

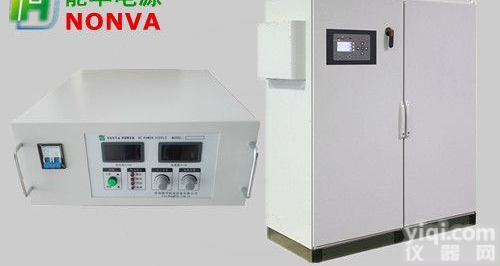

大功率直流电机调速电源

一、 概述
济南能华生产的NHWY系列直流电机测试专用高频开关电源采用PWM高频技术，输出电压电流从零到额定值连续可调，且面板有LED数码管显示。内部IGBT整流模块采用进口英飞凌，其他元件也均采用国内外知名厂家以保证电源的高稳定性。控制板参数为数字量无漂移，运行稳定，工作可靠。
产品特点：
◆1、效率高、重量轻、体积小；
◆2、稳压、稳流精度高；
◆3、对电网干扰小，纹波低；
◆4、可靠性高，有多种保护电路；
◆ 5、操作维护简单，可远端控制；
二、 工作原理如图：
高频大功率直流稳压电源由以下几个部分组成，基本功能框图如下图所示：
  本电路采用全桥全波输出,PWM控制,闭环采样,软启动,过压,欠压，缺相，过流,过热保护,使整流器得以稳定、可靠、安全地工作。
三、详细参数：

品名	高频开关电源
型号	NHWY系列
输入	相数	单相或三相
	电压	AC220V/380V±15%
	频率	50Hz
输出	波形	直线
	功率	0-500KW（可定制）
	电压	0—5000V（可定制）
	稳定度	≤1%
	电流	0-10000A（可定制）
	稳定度	≤1%
	纹波及杂讯	≤1%
	效率	≥90%
控制	功率	可选择
	电压	恒压控制可本地控制也可通过0-5V/0-10V或4-20mA
	电流	恒流控制可本地控制也可通过0-5V/0-10V或4-20mA
保护	具备缺相、过热、限压、恒功率、过压、过流、短路、超载等保护功能
冷却	风冷，水冷
外型	外壳
	尺寸(W*D*H)	台式、机架式、柜式
重量	视功率而定
选配	◆ 1、带计时器的电源，可通过计时器控制电源工作时间，计时器设置时间走完，电源停止工作，同时蜂鸣器发出报警声提示。计时器有一段式、二段式、三段式、多段式，根据需要可自由选配。 一段式时间设置范围 S 0.01秒—99.99秒 M 1秒—99分59秒 H 1分—99时59分                        二段式至多段式时间设置范围 0.1S灯亮 0.1秒—999.9秒 S灯亮 1秒—9999秒 M灯亮 1分—9999分 ◆ 2. 带安培计的电源，可设置加料时间，Z大设置范围1—9999999安培分（如果要以安培小时为单位可将设置值除60即可）。安培（A）显示的数值是工作时的电流值；累计（AH）显示的数值是从出厂到查看时的累加值。 ◆ 3. 带PLC接口的电源，可实现与PLC机或者计算机控制，标准模拟量信号有：0—10mA、4—20mA、0—5V、0—10V、等可选。 例如:选择4—20mA的信号接口。 PLC机或者计算机给出1路4-20mA信号和2路 开关信号（无源常开触点）。4—20mA信号控制电源输出大小，对应0—额定 （电压、电流）；1路开关信号控制电源工作/待机，1开关信号路控制电源稳压/稳流。同时电源输出2路4—20mA信号，1路电压、1路电流，分别对应0—额定值，供PLC机或者计算机显示用。 ◆ 4、带RS232、RS485的电源，可与计算机通讯。 ◆ 5、带输出正负换向的电源，通过换向装置可轻而易举实现输出正负极换向，正向时输出标识正为正、标识负为负，反向时输出标识正为负、标识负为正。通常有手动换向和自动换向，手动换向是通过扭子开关控制，自动换向是通过时间控制器控制，只需将时间控制器设置好所需时间，由时间控制器完成输出正负换向。

面板说明
 1－输出电压：显示电源输出电压数值
 2－输出电流：显示电源输出电流数值
 3－稳压灯：电源稳压工作状态
 4－稳流灯：电源处于稳流状态
 5－过压灯：电源过压报警
 6－电源开关:开启电源工作
 7-- 交流输入接线
 8-- 直流输出接线
四、功能选配（订货需告知）

项目	基本功能	选项配功能
启动/停止	○
稳压/稳流选择	○
电压表	○
电流表	○
计时器		●
数字安培表		●
异常报警	○
远程控制		●
软启动	○
PLC控制		●
RS232-RS485		●
手动/自动换向		●
