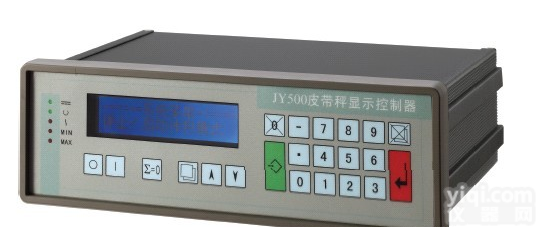

JY500B1 皮带秤控制器

产品型号

JY500B1

电源范围

AC 220V （AC175-285V），50Hz/60Hz

产品功率

30W

工作温度

0-40℃

湿度范围

≤90%RH

外形尺寸

288（W）x 215（D）x 95（H）mm

280（W）x 85（H）mm

产品重量

2.5 kg

线性度

0.01FS

计量精度

III级，n=3000

累计量范围

0-99999900 t

瞬时量范围

0.0020-99999.9 t/h

计量单位

0.001kg、0.01kg、0.1kg、1kg、0.01t、0.1t、1t…

传感器激励电压

DC 9V, 250mA

速度传感器电源

DC 24V，50mA

速度输入范围

0-3000Hz, 0-24V

速度传感器类型

光电式/电磁式/霍尔传感器/接近开关

称重传感器类型

电阻应变式称重传感器

称重显示窗口

160*32VFD屏11030mm , 小字高 6mm , 大字高 10mm

模拟量输入

0-20mA，远程设定流量信号，DCS接口

模拟量输出

(DCS接口)

0-20mA, 2个输出口,分别为计量信号输出、控制信号输出

计量信号：对应瞬时流量、速度、载荷三者之一

控制信号：用于控制调节器输出

开关量输入接口

（4路，可选）

无源触点信号，DC 24V. 共4路

外部故障确认输入，闭合有效

外部停止控制信号，闭合有郊

外部启动控制信号，停止断开后,闭合有效

速度脉冲输入控制，闭合时启动内给速度

开关量输出容量

触点容量 AC 220V，3A

脉冲输出

按照选定的计量单位输出，即通过单位和小数的选择，每个脉

冲可分别表示0.001kg、0.01kg、0.1kg…0.1t、1t…

频率：<10Hz, 宽度：50-1000ms, 0为停止脉冲输出

MODBUS接口

(RS232/RS485)

RS 232：距离1.5m

RS 485：距离1000m

通讯格式可选，波特率为

4800/9600/19200/38400

缺省值：9600
