ZD26面波仪
ZD26面波仪是一套12/24通道高分辨率、数字化的仪器，具有分时采样、迭加、滤波、信号增强、YZ噪声及现场实时显示实测波形等功能。它是根据VR——f曲线（即频散曲线）或VR——λR曲线。VR——f曲线或变化规律与地下地质条件的内在联系，通过对频散曲线的反演解释，得到地下不同深度范围内的瑞雷波传播速度VR和某一深度范围内的地质构造情况，从而对场地或岩土的物理性质做出评价。广泛应用于铁路、桥梁、水利、交通、电力、城建等领域工程地质勘探方面，也能用于石油、煤田、铀矿及地下水等领域资源勘探方面。
应用范围:
u 各类岩土工程勘察检测；
u 水域工程勘察与资源环境勘查；
u 地基土类型划分、加固处理效果评价与路基质量检查；
u 基岩埋深和基岩界面起伏形态，划分基岩的风化带；
u 公路、机场跑道、桥梁、基桩等质量的无损检测；
u 隧道工程检测与超前探测；
u 滑坡体的滑动带和滑动面起伏形态勘察；
u 地下隐埋物体、古墓遗址、洞穴和采空区勘测；
u 地基动力特性与工程振动测试；
u 大中型水库的堤坝隐患检测；
u 环境与地质灾害检测与调查；
依据标准:
《多道瞬态面波勘察技术规程》················JGJ-T143-2004
《水利水电工程物探规程》····················SL326-2005
《地基动力特性测试规范》····················GB/T50269-97
产品功能:
u 多道瞬态面波勘察、检测；
u 地层的划分：不同的地层一般具有可分辨的波速差异，根据传播速度的大小可以确定地基的持力层；
u 面波勘探可划分出软弱层的埋深及范围；
u 地震折射波，反射波勘探；
u 纵横波（剪切波）波速测井；
u 饱和砂土层的液化判别；
u 岩土的物理力学参数原位测试；
u 多波高密度地震映像勘察；
u 混凝土工程质量及路面质量检测；
u 桩基检测；地脉动测试；
u 工程测振分析测试；震动爆破测试；
产品特点:
采用10.1高清高亮度彩色触摸屏；操作方式为Windows系统下的采集软件，支持各种地震工作方式；采用高速USB口传输数据，先进的硬件设计实现边采样边保存，瞬间完成大批量的地震数据传输。
抗干扰性，在城市内进行物探重要的是要具有较强的抗干扰能力，稳态法瑞雷波勘探，由于激振系统激发出的瑞雷波信号具有可操控性，由此这种方法具有较强的抗干抗性。
信号采集GX性，通过提高接收仪通道数量，加长测线长度，加密测线测点数量，使用多种规格检波器，信号数据文件多样点保存，使信号采集时间和周期缩短，达到信号GX采集的目的。
探测有效深度，提高激发瑞雷波信号强度，降低激发瑞雷波信号频率，使瑞雷波信号影响深度加大，以此达到工程地质勘查要求深度不断加深的目的。
探测精度，通过加密激发瑞雷波信号频率，和加密检波器间距，达到提高探测精度的要求。
GX的测试方法、快捷的菜单设置方式；根据现场情况，能马上提供相关波速值、时域输出；操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境。
采用进口机箱，整机密封，美观牢固，合理结构布局，具有良好的抗振、防潮、防尘性能；仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。
测试技术:
ZD26面波仪利用在一个波长深度范围内传播的瑞雷波来进行测试。随深度变化的地层中，弹性波以不同波速传播，而波速又取决于频率或波长，因此不同频率（或波长）的瑞雷波就在不同深度传播。
ZD26面波仪分为稳态法和瞬态法。
稳态法由稳态信号激振器激发出不同频率表面波，形成频散曲线（速度频率或波长），可以得出剪切波速度和各种弹性模量。在土壤中测深100米，在岩层能达到200米。稳态瑞雷波法勘探的优点在于具有较大的抗干扰力，GX的信号采集。
瞬态法由人工瞬时激发出瑞雷波信号，通过频谱分析，计算出各频率的波速，并形成频散曲线，达到勘测的目的。在土壤中测深50米，在岩层能达到100米。瞬态法的优点在于轻便、GX率。
在无需提供钻孔条件下，就能够得到100m深度内的面波频散剖面。该仪器提供即时数据处理功能，在测试过程中既可查看波速深度剖面，操作员在移到下个工作站前可对数据进行质量评估。
技术参数:
通道数
|
12通道、24通道可选
|
采样间隔
|
0.005ms～10ms
|
采样点数
|
512～32768
|
各道时间一致性
|
≤1个采样间隔
|
各道振幅一致性
|
<3%
|
频率范围
|
1～10000Hz
|
前放增益
|
低、高 10 50
|
A/D转换精度
|
48位
|
输入阻抗
|
≤10kΩ
|
触发方式
|
脉冲、通断
|
延时
|
0～8100ms可选
|
检波器
|
50Hz；40dB
|
储存容量
|
16G硬盘
|
通讯口
|
支持U盘、鼠标、键盘
|
工作温度
|
-10℃～+42℃；湿度：<90%
|
储存温度
|
-20℃～＋60℃
|
电源
|
DC
12V(内置锂电池≥16小时)，充电电压220V±10%
|
体积
|
430×360×190（mm)
|
重量
|
9.5Kg
|

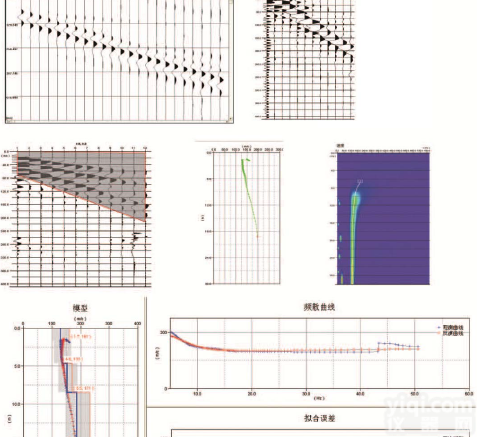

采集分析界面:
标准配置:
序号
|
名称
|
单位
|
数量
|
备注
|
1
|
主机
|
台
|
1
|
/
|
2
|
检波器
|
个
|
25
|
ZD21(13个)
|
3
|
电缆
|
根
|
2
|
/
|
4
|
触发线
|
根
|
1
|
/
|
5
|
触发检波器
|
个
|
1
|
/
|
6
|
电源线
|
根
|
1
|
/
|
7
|
鼠标
|
个
|
1
|
/
|
8
|
键盘
|
个
|
1
|
/
|
9
|
U盘
|
个
|
1
|
/
|
10
|
触摸笔
|
支
|
1
|
/
|
11
|
仪器箱
|
个
|
1
|
/
|
12
|
电缆箱
|
个
|
1
|
/
|
13
|
产品保修卡
|
张
|
1
|
/
|
14
|
使用手册
|
本
|
1
|
/
|
15
|
产品合格证
|
张
|
1
|
/
|
16
|
装箱单
|
张
|
1
|
/
|
