生物样本库 液氮罐 气相液氮罐介绍——北京班德液氮罐



一 产品概述：

班德品Pai生物样本库液氮罐主要应用于干细胞库建设及人类精子库建设。液氮罐采用先进抽空技术、绝热技术和高真空持久保持等技术保证了无故障样本安全储存和良好均匀的温度特性及的液氮消耗特点。气相储存时，整个储存区域温差不超过10℃，冻存架顶部温度可达到-190℃。

二  产品特性：

① 可兼容气相和液相储存模式；

② 多种容量可供选择，程度满足您的储存需求；

③ 单位占地面积上存储更多样本，降低存储成本；

④ 出色的温度均匀性及稳定性；

⑤ 的开盖后温度稳定性；

⑥ 先进的温度、液位监控及报警系统，可联网远程监控；

⑦ 自动补给液氮系统，安全省力；

⑧ 微处理控制系统可保存运行数据；

⑨ 一键除雾功能，方便查找及取放样品；

⑩ 多项人性化设计，操作舒适；

⑪ 可锁定罐盖，充分保证样品安全；

⑫ 标配一体式折叠台阶和辅助工作台；

⑬ 产品符合CE质量认证；



三 液氮罐的智能化控制

(1)智能化的控制

　　自动、手动启动/停止补充液氮功能

　　补液电磁阀控制保护功能

　　安全补液功能

　　(2)高精度的数据采集 高精度采集温度、液位高度、电池电量液氮蒸发损失率等数据。

(3)完善的报警功能：19种故障报警，报警方式采用屏幕闪烁显示+声光报警短信报警同时

激发。

　　(4)方便的操作显示

　　10寸高分辨率液晶屏触摸屏显示操作。

　　具备留言薄功能，能提示接班者查看上一班人员留言提示等;

　　(5)通信功能

　　标准的MODBUS协议。

　　提供1路独立RS-485接口和以太网接口。

　　配备监控ZX计算机软件，实现集中监控所有生物容器。

　　(6)特殊功能

　　一键除雾功能。自动补液时，若监测到管路温度高于阀值自动打开放气电磁阀释放热气。



　

四 液氮供应系统——液氮补给罐

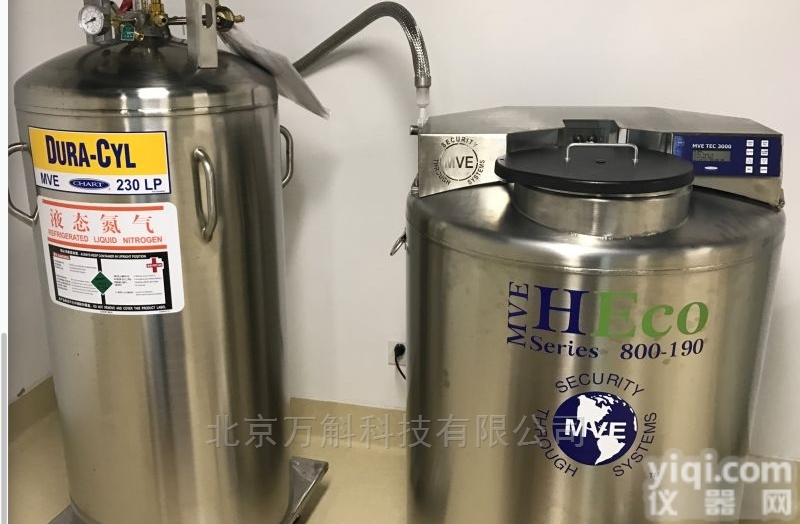

　　液氮补给罐是利用管内少量液氮气化产生压力，使容器能自动排放液氮，从而为其他容器进行液氮的补充。外壳采用304奥体低温专用不锈钢制作，两路多级安全系统，确保产品使用安全可靠，阀门借口布局合理，操作安全方便。

　　补给罐与液氮储存罐之间采用法兰真空软管柔性连接.

补 给 罐

型号	参数（几何容积L）
YDZ-500	500









五、数据管理系统



数据管理系统主要特点：

　　(1)核心关键数据保存不低于25年。

　　(2)可方便接入其它类型数据监控系统。

　　(3)多重数据安全保护系统。

　　1、硬件：监控ZX硬件由监控工作站、系统服务器、存储服务器、WEB服务器、路由器、打印机、在线式UPS、语音报警系统、短信报警系统、大屏幕液晶电视墙或电脑(可选)等组成。

　　2、软件：系统软件由三大模块组成：

　　1、液氮罐监控：实时采集低位、高位温度，检测液位高度;根据液位值和温度值自动开关进液电磁阀;发送报警信息。

　　3、安全监控。配电监控：实时监控整个生物样本库液氮存储区域的供用电状况，确保任何电力故障在时间告知并做相应处理，确保对液氮罐自动化补液和故障报警。

六  低氧浓度监控方案

• 系统介绍：本系统是专为液氮库氧浓度监测与控制设计，系统实时采集库 内氧气浓度；当氧气浓度超过设置（高限或低限）换气风机将自动/ 手动启动控制器并报警；控制箱与传感器探头将实时显示测量值与状 态，且系统实现远程查看并储存打印记录。

二、系统硬件技术参数：

1. 智能控制仪器设备 检测气体 : 氧气

报警设定 : 一级浓度报警点 程序设定

二级浓度报警点 程序设定 报警方式 : 声光报警

报警音量 : > 120 分贝

报警输出 : 无源接点 , 容量 AC220v 环境温度 : -10℃ ～ 50℃

环境湿度 : < 90% 无结露 电源 : AC220V,50HZ <4W

报警记录存储量：500 条

安装：膨胀螺栓固定于墙/柱

2. 模块化的智能气体探测器

测量范围：0-25%VOL

显示误差：≤±5% F.S

响应时间：T90<20s

显示方式：LED 数码管显示 或 LCD 液晶显示

报警输出：无源开关量输出，容量 AC         220V 2A

信号输出：标准 4-20mA 信号

RS485 隔离数字信号

工作环境：-30℃～+50℃；

湿度＜90%RH 无结露

工作电压：DC24V ±15%

防爆等级：ExdⅡCT6

防护等级：IP66

安装：膨胀螺栓固定于墙/柱

3. 便携式氧气检测报警仪

便携式氧气检测报警仪是用于未安装氧 气探头区域或停电时的应急设备，仪器有声、 光、振动三重报警，有效保证工作人员的生 命安全。

显         示：STN 超大中文液晶显示

校         准：简单的自动归零与标定程序 灵 敏 度：1ppm 或 1％LEL

报警方式：声、光、振动三级报警

电         池： DC3.6V  1200mAh 可充电锂离子电池

尺寸重量：102mm×56mm×26mm        120g（含电池和鳄鱼夹） 被测气体：O2

测量范围：0-25%VOL 量程：30%VOL

误         差：≤±0.1％ 响应时间：≤20 秒

4. 换气风机 用户自备

5. 新风源

6. 台式电脑 用户自备

三、使用

1. 近传输

启动系统电源；控制箱与探头 均有显示为正常。在控制箱上可观 察到系统运行状态。控制箱已经设 置到位使用时用户一般只需操作 电源开关即可无需 其他复杂设 置。

2. 远程传输

a)   连接

系统远程传输功能可在办公区的 485 通讯接口上连接电脑，观察到本 系统实际状态并储存、打印报警记录。

b)      软件

直接点击“低氧浓度监控管路系统”按钮进如；该界面 上可查看到系统运行实际状态并储存、打印报警记录。

 七 代冻存架管理系统

代冻存架管理系统由扫码打印设备+存储器+PC机组成。

产品介绍——便携式扫码打印设备具备大屏幕+按键输入+标签打印功能。便捷输入样本数据，快速完成大量标签打印输出。入库监测，和快速出库监测，出入库数据及库内样本量数控存储在设备内的内存卡内。内存卡可插入电脑，便于随时调阅库内出入库数据，掌握样本库动态数据。

单个冻存管及冻存盒如有特殊需要的也可以单独贴标签控制出入库流动方向。

操作流程——样本资料和入库日期由便携式扫码打印设备编写输入并打印出条码，贴在冻存架上，扫码入库，出库时，用便携式扫码设备扫码，即可见该冻存架的所有信息，样本名称（中英文皆可）编号，入库日期，可编辑的其他信息等。

八 技术参数

班德液氮罐 样本库系列液氮罐技术参数表
型号	YDD-750			YDD-850			YDD-1600
罐体参数
托盘底部液氮量(L)	80			135			300
样本储存空间容积(L)	627			694			1270
罐体几何容积(L)	818			959			1784
罐体有效容积(L)	783			890			1660
罐体口径（mm）	445			465			635
内部有效高度（mm）	828			773			791
罐体外径（mm）	1104			1190			1565
罐体总高（mm）	1591			1559			1589
罐体空重（kg）	372			441			914
罐体操作高度	1216			980			967
满载总重量(KG)	1005			1160			2255
门宽要求≥mm	1124			1210			1585
日蒸发率%	1.25			0.85			0.75
电源电压	220VAC、24VDC			220VAC、24VDC			220VAC、24VDC
0.5ml冻存管存储数量
0.5ml标准冻存管数量	46800			56100			99450
5×5  0.5ml方提桶数量	8			4			18
10×10  0.5ml方提桶数量	24			32			54
5×5盒子数量	152			68			324
10×10盒子数量	456			544			972
0.5ml方提桶层数	19			17			18
5×5   0.5ml冻存盒尺寸	76*76*40			76*76*40			76*76*40
10×10  0.5ml冻存盒尺寸	134*134*40			134*134*40			134*134*40
5×5   0.5ml冻存架尺寸	82*84*42			82*84*42			82*84*42
10×10  0.5ml冻存架尺寸	142*144*42			142*144*42			142*144*42
2ml内旋式冻存管存储数量
1.2、1.8、2ml内旋式冻存管数量	36400			42900			76050
5×5方提桶数量	24			32			54
10×10方提桶数量	8			4			18
5×5盒子数量	112			52			234
10×10盒子数量	336			416			702
方提桶层数	14			13			13
5×5   2ml冻存盒尺寸	76*76*54			76*76*54			76*76*54
10×10 2ml冻存盒尺寸	134*134*54			134*134*54			134*134*54
5×5   2ml冻存架尺寸	82*84*56			82*84*56			82*84*56
10×10 2ml冻存架尺寸	142*144*56			142*144*56			142*144*56
2ml小样冻存盒存储数量
2ml外旋式冻存管数量	14976			18048			30528
小样冻存架数量	156			188			318
小样冻存盒数量	1872			2256			3816
小样冻存架层数	12			12			12
冻存盒尺寸	161*58*18			161*58*18			161*58*18
冻存架尺寸	163*62*23			163*62*23			163*62*23
5ml矮胖型冻存管存储数量
5ml冻存管（矮胖型）数量	10296			11880			21060
3×3  5ml方提桶数量	8			4			18
6×6  5ml方提桶数量	24			32			54
3×3冻存盒数量	88			40			180
6×6冻存盒数量	264			320			540
5ml方提桶层数	11			10			10
3×3   5ml冻存盒尺寸	76*76*67			76*76*67			76*76*67
6×6   5ml冻存盒尺寸	134*134*67			134*134*67			134*134*67
3×3   5ml冻存架尺寸	82*84*70			82*84*70			82*84*70
6×6   5ml冻存架尺寸	142*144*70			142*144*70			142*144*70
5ml细长型冻存管存储数量
5ml冻存管（细长型）数量	15008			18844			33768
5×5  5ml方提桶数量	8			4			18
9×9 5ml方提桶数量	24			32			54
5×5冻存盒数量	56			28			126
9×9冻存盒数量	168			224			378
5ml方提桶层数	7			7			7
5×5   5ml冻存盒尺寸	76*76*100			76*76*100			76*76*100
9×9   5ml冻存盒尺寸	134*134*100			134*134*100			134*134*100
5×5   5ml冻存架尺寸	82*84*102			82*84*102			82*84*102
9×9   5ml冻存架尺寸	142*144*102			142*144*102			142*144*102
麦管存储数量
0.5ml细管（麦管）数量	253800			304920			600210
0.25ml细管（麦管）数量	585680			699360			1376250
Ø76圆提筒数量	112			120			234
Ø63圆提筒数量	0			16			42
Ø38圆提筒数量	24			40			54
圆提筒层数	5			5			5
层高	135			135			135
血袋存储数量
血袋规格	总袋数	层数	血袋架数	总袋数	层数	血袋架数	总袋数	层数	血袋架数
25ml（791 OS/U)	3168	8	396	3360	7	480	5502	7	786
50ml（4R9951)	1888	8	236	2072	7	296	3402	7	486
200ml(DF-200)	560	5	112	544	4	136	888	4	222
250ml(4R9953)	920	5	184	944	4	236	1950	5	390
500ml(4R9955)	680	5	136	640	4	160	1380	5	276
700ml(DF-700)	272	4	68	320	4	80	528	4	132
