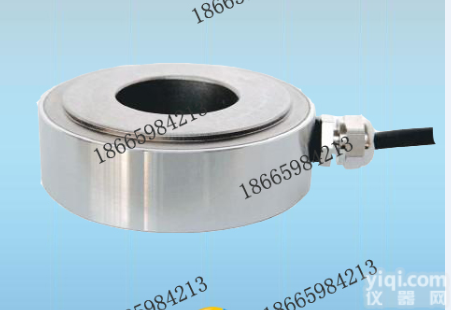

HLT-218 100KN螺栓预应力传感器

100KN螺栓预应力传感器
结构小巧，高度低，抗偏载性能好，适用螺栓预应力、夹紧力测量

技术参数：
量程：0-5-500KN
综合精度：1%FS
输出：1~2.0mV/V，4-20mA/0-5/0-10V
零点输出：±1％F·S
零点温度影响：±0.1％F·S/10℃
输出温度影响：±0.1％F·S/10℃
工作温度：-10℃～+70℃
补偿温度范围：-10℃～+65℃
输入阻抗：385±30Ω　
输出阻抗：350±4Ω　700±4Ω
绝缘电阻：＞2000MΩ（50VDC）
安全过载：150％ F·S
供桥电压：建议10VDC
材质：不锈钢，合金钢
接线方式 电源（+）红线　　电源（-）绿线  输出（+）黄线　　输出（-）白线
结构尺寸：基本尺寸如下图样，具体尺寸可依客户要求定作。
◆ 产品外形图（单位：mm）

量程（KN）	对应螺纹	A		B	D	E	H
5	M6	10.5		6.3	18	11	12
30	M8	15		8.3	22	16	12
60	M10	17		10.3	24	17.8	12
80	M12	22.5		12.3	28	22.5	15
120	M16	27.6		16.3	32	28	15
160	M20	37.5		20.3	46	38	15
350	M24	47		24.5	54	48	22
500	M30	59		30.8	65	60	27
受力图
