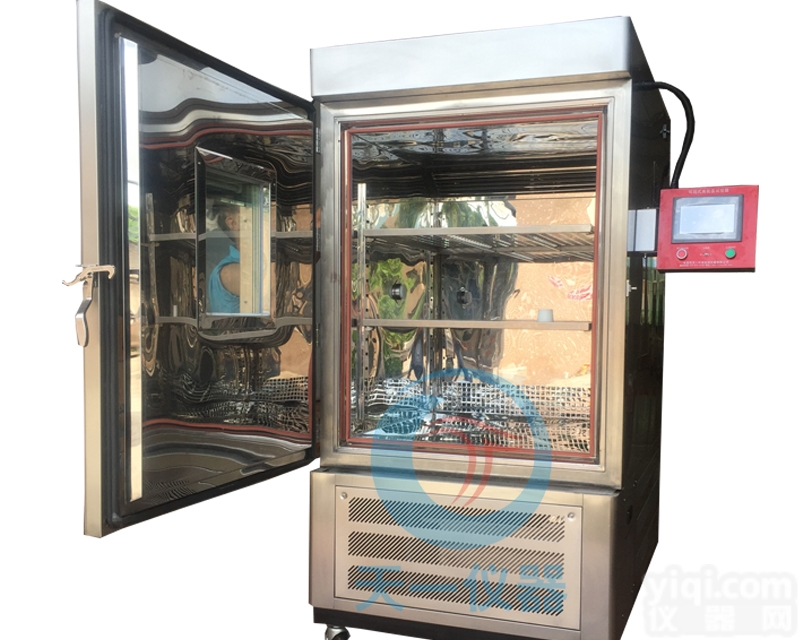

光伏组件热循环湿冻试验箱

型号

PHP-2467

PHP-3619

PHP-5264

PHP-7073

PHP-8389

内尺寸(D×W×H)mm

1400×750×2350

1400×1100×2350

1400×1600×2350

1400×2150×2350

1400×2550×2350

外尺寸(D×W×H)mm

2200×1300×2650

2200×1650×2650

2200×2150×2650

2200×2700×2650

2200×3100×2650

组件放置数量

3块

5块

8块

10块

12块

组件大小及摆放方式

可放Z大1000×50×2000mm(D×W×H)的组件，及其以下组件，样品架高度可调

性能

温/湿度范围

RT+10℃—100℃ / 环境湿度+10-98%R.H

温度波动度

±0.5℃

温度均匀度

≤±2℃

温度偏差

±2℃

湿度偏差

＋２－３%R.H(75%R.H以上) ±5%(75%R.H以下)

材料

外壳材料

宝钢产优质冷轧钢板(表面喷粉)

内胆材料

SUS304拉丝不锈钢板

保温材料

超细隔热玻璃棉

电源

380V 50Hz 三相五线制

调温方式

PID调节

工作环境温度

试验箱工作时周围环境温度：≤28℃

加热器

优质镍铬合金丝电加热器

鼓风机

特制不锈钢长轴马达加不锈钢多翼式离心风叶

门窗观察窗

超大矩形多层中空电加热玻璃观察窗，完全防止观察窗凝露

样品架

为光伏组件专门设计的绝缘，可升降带卡簧样架，可满足不同尺寸的试品

温度传感器

pt100铂电阻

控制器

韩国原装TEMI300

安全装置

超温保护、漏电保护、风机过载保护、压缩机超压、过载、过流保护、相序保护、熔断器

标准配置

观察窗、电缆线

型号

PL-2467

PL-3619

PL-5264

PL-7073

PL-8389

内尺寸(D×W×H)mm

1400×750×2350

1400×1100×2350

1400×1600×2350

1400×2150×2350

1400×2550×2350

外尺寸(D×W×H)mm

2200×1300×2650

2200×1650×2650

2200×2150×2650

2200×2700×2650

2200×3100×2650

组件放置数量

3块

5块

8块

10块

12块

组件大小及摆放方式

可放Z大1000×50×2000mm(D×W×H)的组件，及其以下组件，样品架高度可调

性能

温度范围

-40℃—+100℃

-40℃—+100℃

湿度范围

30-98%R.H

温度波动度

±0.5℃

温度均匀度

≤±2℃

温度偏差

±2℃

湿度偏差

+2%RH-3%RH

材料

外壳材料

宝钢产优质冷轧钢板(表面喷粉)

内胆材料

SUS304拉丝不锈钢板

保温材料

硬质聚氨酯

制 冷

系 统

制冷压缩机

原装进口半封闭压缩机

制冷剂

R404，R23

冷却方式

水冷

电源

380V 50Hz 三相五线制

调温方式

PID调节

工作环境温度

试验箱工作时周围环境温度：≤28℃

加热器

优质镍铬合金丝电加热器

鼓风机

特制不锈钢长轴马达加不锈钢多翼式离心风叶

门窗观察窗

超大矩形多层中空电加热玻璃观察窗，完全防止观察窗凝露

样品架

为光伏组件专门设计的绝缘，可升降带卡簧样架，可满足不同尺寸的试品

温度传感器

pt100铂电阻

控制器

日本进口触摸屏控制器

安全装置

超温保护、漏电保护、风机过载保护、压缩机超压、过载、过流保护、相序保护、熔断器

标准配置

观察窗、电缆线

选配件

恒流源、数据采集器
