大气负氧离子监测系统

TTTech

Ion-Best大气负氧离子监测系统



  公司介绍

TTTech是领先的物联网设备和解决方案提供商。我们基于客户需求持续创新，一直致力于物联网传感器、智慧控制终端、云计算在环境和气象领域应用的研究，拥有完善的环境和气象物联网技术解决方案和产品。凭借在环境感知、智能化控制等领域的积累，公司已在环境和气象物联网传感领域建立了领先优势。

自成立以来始终把技术研发和创新放在公司发展的首位，TTTech拥有强大的技术研发团队，在大气负离子监测技术产品领域拥有深厚的技术积淀，积累了大量的应用技术经验，拥有大气负离子监测仪器的多项核心技术。

TTTech还将不断技术创新研发为更好的为客户服务，提供更多更高品质的解决方案。

  负氧离子

负氧离子是由空气中的瞬间电荷将水(H2O)电离而形成的羟基负离离子（H3O）-，又称为负氧离子。人体皮肤和呼吸系统都可以将其吸入血液系统和淋巴系统。长期吸入大量负离子，对人体健康有非常重要的促进作用。可以活化细胞，促进体内外钠、钾离子的交换，净化血液，促进体内有毒物质排放；维持体液呈弱碱性，快速消除疲劳，恢复体能；平衡植物神经系统，稳定精神情绪，增强抗病能力。因此，负离子被誉为“健康长寿因子”、“空气维生素”。

  负氧离子等级

根据大气负离子浓度大小划分为两类等级：环境等级、健康等级。具体分级如下：

浓度（个/cm3）	环境分级	健康度分级	健康度分级释义
0~50	工业级	致病	易发各种疾病
50~200	街道级	不良	诱发生理障碍头痛失眠等
200~400	城市绿地级	普通	微弱改善身体健康状况
400~1000	公园级	良好	增强人体免疫力、KJ力
1000~5000	郊野级	优良	增强人体免疫力、KJ力
5000~1万	高山级	健康	杀菌、减少疾病传染
1万以上	森林级	养生	养生调理提高自然痊愈力

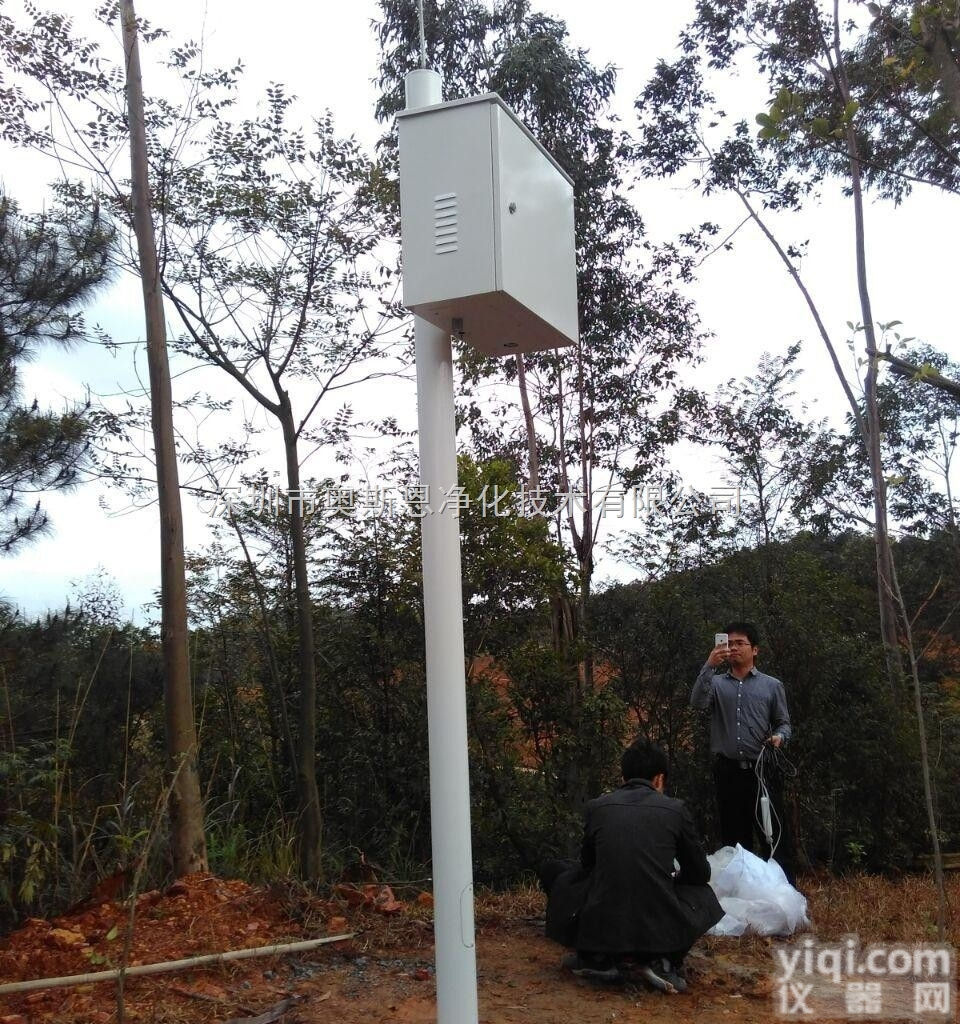

  Ion-Best

Ion-Best是TTTech完全自主研发的一套高精度大气负离子监测仪，符合国际通行技术规范，各项技术指标均达到国际先进水平。产品采用了独特的采集筒电容器和纯进口信号处理单元，离子电荷转化效率高，电荷采集稳定。具有抗干扰能力强、防雨能力强、通信稳定、测试精度高、环境适应能力强、能长期在野外不间断工作等特点。

Ion-Best配备数据接收和分析系统，系统安装好后局域网内任何电脑可以查看数据，并提供曲线分析，能实直观的反映离子变化情况，良好的除湿防尘效果，内部具备防结露结冰装置，使设备在各种气候条件下均不会结冰结露。

  参照标准

日本 《空气中负离子密度测定方法》 JIS B 9929-2006

ZG 《空气离子测量仪通用规范》   GB/T 18809-2002

  工作原理

Ion-Best基于中科院与美国共同理论研究为基础，采用了“Gerdien Tube”空气收集器，独特的主动吸气采集筒电容器，具有稳定的气流，先进的负压除尘结构，可保证长时间在恶劣环境中运行。采用电容式吸入法计算空气负离子。空气以恒定风速通过采集管，压板施加负电压，吸引正离子，与之对应采集板则吸引负离子，经过电荷放大器后以电压的形式进行模数转换，输出测量值。

  系统特点

• 内置先进的放大电路及滤波技术，可高灵敏、稳定、准确地探测负离子数量。
• 先进的累计误差消除技术，可自动排除长时间运行的累计误差，从而提高测量精度与稳定性。
• 基于“Gerdien Tube”空气收集器，先进的负压除尘结构，不仅具有很强的稳定性，而且可保证长时间在恶劣环境中运行，不易脏污，甚至可以免清洗。
• “Gerdien Tube”空气收集器先天具有优良的电磁屏蔽功能，能较好地克服静电对测量的不利影响。
• 本机结构设计合理，可保证在环境恶劣情况下正常工作。
• 抗潮能力，内置除湿装置，系统根据温、湿度情况自动进行加热，有效防止结霜结露。
• 先进的自动工作模式，无需人工处理，上电即自动工作，数据自动保存；
• 本机结构设计合理，可保证在环境恶劣情况下正常工作；
• GPRS无线通信功能，管理人员可在全国任何一处，远程获取设备所保存的数据。
• 记录容量大，能记录100000组数据（包括温度、湿度）。
• 数据可长期保存。系统采用闪存（FLASH-ROM）作为保存载体，在掉电情况下，数据可保存10年以上。
• 支持数据导出，USB数据导出表格EXCEL浏览数据。
• 可配接多种协议的温、湿度、空气品质等模块。
• 采用特殊材料绝缘材料，抗潮能力，保证在高湿环境下不结霜、不结露，正常工作。
• 内置先进的放大电路，可高灵敏地探测负离子数量。
• B/S结构分布式后台软件，界面清晰、操作简单，稳定性好的优点。
• 系统软件接口丰富，数据可保存到数据库中（Oracle,SQL Server,Access均可）或文本文件中。
• 用户可用浏览器浏览数据，并可自动生成曲线图表，直观而方便。

  产品优势

• 能全天候、全地域自动正常运行。
• 能在高温、低温、高湿环境下正常运行。
• 具备防外界风、结露保护等丰富的保护功能。
• 采用模块化结构设计，便于扩展、更换部件及维护维修。
• 具备观测要素、通信方式扩展的功能。
• 整体构件和电气性能都应具备防雷和安全要求。
• 可拓展空气品质模块。

  技术参数

Ø 测量方法：吸入式电容法。

Ø 测量范围：（低浓度）0~9.99×104 个/cm3,（高浓度）105~9.99×108 个/cm3。

Ø 分辨率：1个/cm3与10个/cm3（可选）。

Ø 误差：离子浓度≤±5%；离子迁移率≤±5%。

Ø 采样频率：1次/小时（可调，Z小频率1次/1s）。

Ø 迁移率：0.4（cm2／V•sec）。

Ø 断电数据保存：10年。

Ø 工作模式：单机轮换。

Ø 通讯方式：GPRS/CDMA、RS232、RS485、无线433M、RJ45、串口。

Ø 温湿度测量：温度（测量范围：-40～80℃准确度：±0.3℃分辨率：0.1℃ ），湿度（测量范围：0～99.9%RH准确度：±2%RH 分辨率：0.1%RH ）。

Ø 工作电压：交流220V。

Ø 工作环境：温度：-30~60℃ 湿度：湿度：0~ RH。

Ø 平均功耗：≤10W。

Ø 数据存储方式：数据可以保存为数据库\EXCEL\TXT等格式。

Ø USB存储：设备具有USB接口，支持优盘存储数据。

Ø 主体尺寸：420*300*180（mm）。

Ø 附件：应用光盘、使用手册、电源线、数据线。

  信息发布（选配）

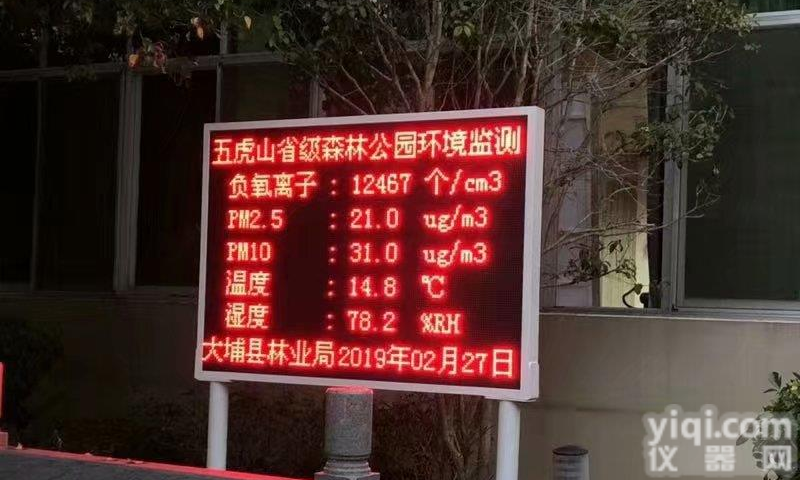

LED信息发布系统：

 LED 信息发布系统由 LED 显示屏、显示控制器、无线数据传输单元和显示屏信息发布ZX平台四个部分组成。控制ZX通过信息发布软件，以 GPRS 网络为数据传输，以无线数据传输单元和 LED 显示控制器为 LED 显示屏的接入终端，实现由控制ZX远程向远程的无线 LED 显示设备发送图文信息。

• 实时发布

可全自动无人值守发布实时气象信息，采用GPRS实时在线方式传送信息，能实现大气负离子、大气温、湿度，空气品质等数据。

• 个性化发布

可无线远程发布信息，滚动播报。可根据需要发布公告通知、温馨提示、公益安全、灾害应急等多种信息。

• 传输距离不受限

LED信息发布系统通过GPRS无线发布不受距离限制，无需布线，在全国范围内无线GPRS网络覆盖的地方都能使用。　

• 安全性强

加密发送方式，信息从本地直接发出，保证了信息的合法来源和权威性，坚决杜绝违法信息。

• 先进技术

 LED 信息发布系统，充分利用计算机互联网络、移动无线通信系统、显示控制等先进技术，整个系统能够可靠稳定运行，不但能够满足无线LED信息联网发布需要，而且能够支持相关各个行业内部具体业务需要。可以随时随地发送信息，及时更新显示。　　

• 需求定制

根据用户需求配置 LED 信息发布系统的显示内容，根据实际地形因地制宜选择合适的安装和信息发布方式，无安装和信息发布限制，适用于不同的用户及安装位置。

功能和特点：

• 实时显示监测到的大气负离子浓度数据。
• 实时显示大气温、湿度等数据。
• 采用远程无线方式接收数据并显示在LED显示屏上。
• 滚动播报公告通知、温馨提示、公益安全、灾害应急等多种信息。
•  防水设计：采用特殊的箱体结构，表面采用专业胶封装，背面设计有防水槽及防水胶圈。
• 防尘设计：突破性地将传统风扇散热升级为散热板散热，实现了箱体的全密闭设计，从而做到彻底防尘，大大延长屏幕寿命。具有防潮、防尘、防腐、防静电、防雷击等保护功能，同时具有过流、短路、过压、欠压保护功能。
• 宽可视角度：为适应户外开阔的空间，户外LED采用宽视角设计，将视角提高到110度，大大提高了可视的范围。
• 外型美观大方，结构坚固耐用。
• 标配显示屏尺寸：长1280mm *高800mm；

技术参数：

1. 像素点间距：10.0mm

2. 像素密度：10000Dots/m2

3. 驱动方式：1/4扫恒压驱动

4. 亮度：≥2000cd/m2

5. 亮度均匀性：＞0.8

6. 屏幕水平视角：80±10度

7. 屏幕垂直视角：45±10度

8. 视距：≥10.0m

9. 盲点率：＜0.0003，出厂时为0

10. 离散失控点：＜0.0001，出厂时为0

11. 衰减率：≤25%

12. 功耗：≤400W/m2
