径向偏振转换器/径向偏振片/径向偏振器

产品信息



产品简介



WOP公司（Workshop of Photonics）运用其飞秒加工技术，以激光雕刻纳米结构的方式制造出高精度的径向偏振转换器（径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter/s-waveplate）。产品具有大孔径（15mm），高损伤阈值，近转换率，无分割拼接等优点。







关键词：径向偏振转换器,径向偏振片,径向偏振器,Z-polarizer, Radial Polarization Converter），s-waveplate,linear to radial polarization converter

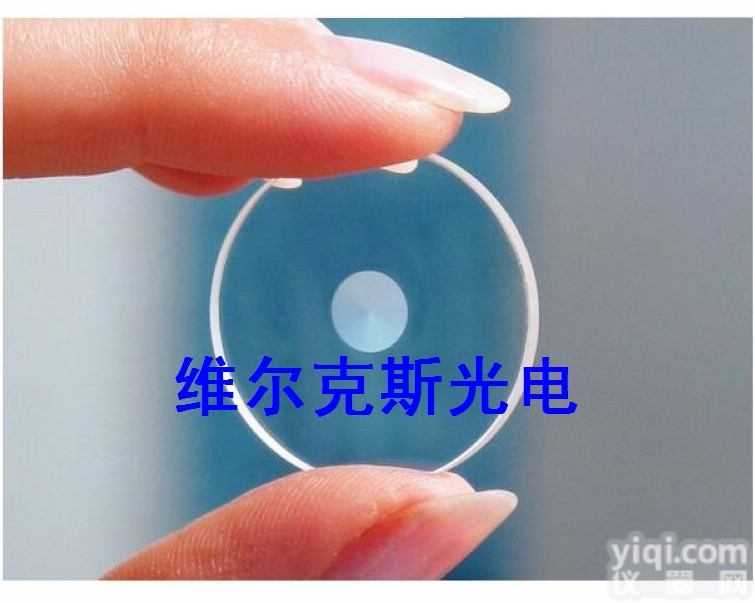

径向偏振转换器



(径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter）











产品规格   Product Operation wavelength Transmission Clear Aperture, mm RPC-488-02 488 nm ±15 nm >40 % 2 RPC-488-04 4 RPC-488-06 6 RPC-488-08 8 RPC-515-02 515 nm ±20 nm  >45 %  2 RPC-515-04 4 RPC-515-06 6 RPC-515-08 8 RPC-632-02 632 nm ±20 nm > 50 % 2 RPC-632-04 4 RPC-632-06 6 RPC-632-08 8 RPC-800-02 800 nm ±25 nm > 55 % 2 RPC-800-04 4 RPC-800-06 6 RPC-800-08 8 RPC-1030-02 1030 nm ±35 nm >65 % 2 RPC-1030-04 4 RPC-1030-06 6 RPC-1030-08 8 RPC-1550-02 1550 nm ±40 nm >75 % 2 RPC-1550-04 4 RPC-1550-06 6 RPC-1550-08 8                      *  WOP公司（Workshop of Photonics）可定制特殊波长，尺寸等，详情请致电WOP公司ZG代理商    上海昊量光电设备有限公司



产品特点



• 将线偏振转换为径向偏振或角向偏振
• 产生光涡旋
• 高损伤阈值
• 对指定波长高达近转换效率
• 50-90% 透过率（可镀增透膜）
• 大孔径 (到15mm; 标准产品6 mm)
• 更高工作温度范围（无粘合组件，不用担心粘合剂脱落）
• 不存在“无效ZX区域”的问题
• 不存在分割拼接
• 可实现宽波长范围起偏



径向偏振转换器在激光精密加工方面的优势

• 有助于获得更小光斑 ( NA>1)
• 保证了各个方向的机械加工性能 *
• 在所有方向上的切割速度保持一致





**制造溶液,而后用化学腐蚀通过上面的通道来保持特性。





径向偏振转换器在超分辨显微应用的优势

• 可获得小于衍射极限的分辨率





径向偏振转换器在光镊应用的优势

• 多粒子捕获
• 更精细操作

其他应用

• 某些激光器腔内偏振控制应用

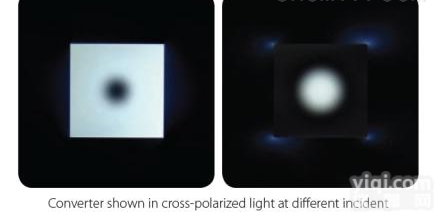

Fig.2  经过 径向偏振转换器/径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter）后径向偏振光强度分布     Fig.2 经过 偏振片和径向偏振转换器/径向偏振片/径向偏振器/Z-polarizer/Radial Polarization Converter）光强分布
