产品信息
名称

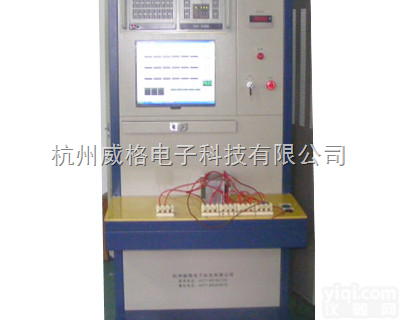

智能型变压器出厂测试系统。
二、设备环境要求和适用范围：
电源电压：AC 220V±10% 电源频率：50HZ
工作温度：0～40℃ 环境湿度：小于85%RH
设备用途：快速完成电源变压器的出厂检查试验
三、设备组成与系统配置：
1机柜配置
a)采用成套机柜，操作台与主机柜一体化组合形式
b)双复工位操作台，防护罩将电源变压器罩住，防护罩左右拖拉可进行左右工位切换，测试过程既安全又快捷，从而使操作规范性及测试效率得到进一步提升。
c)外喷颜色为杭州威格品Pai标识颜色。为了保证生产部设备颜色的一致性，可按客户提供的颜色设计而设计。系统附有脚轮且含有制动装置，提高了测试系统的可挪动性与稳定性。
d)本智能型测试系统较多台仪器组成的测试台（属过渡产品），从机身来讲更为轻便，从功能角度来讲更为强大，各个测试电路板模块化设计，层次清晰，结构合理，整体和谐，拆装方便，因此也特别方便于售后维护，故障在售后人员到场后马上排除。
e)设备上设计出足够多的 一体多位夹（或变压器接线座），方便客户用于在不同线制产品的自动化测试。
2.计算机软件配置
a)操作系统：WindowsXP系统，全中文界面。
b）针对本项目的特点，采用标准变压器出厂测试软件。
c)具有多种型号产品参数输入，存储功能，并能够发便调出。
d)测试项目 单项目多项目可选，并能够自动判断，不合格发出报警
e)能自动和手动保存检测数据及曲线，便于随时查看检测结果。
f)具有数据存储、报表、统计、分析功能；能够生产数据报表，该数据表能够直观、全面、准确的反映出被测产品的性能。
g）数据报表可通过自备打印机打印出来，留作变压器性能检定的历史资料存档。
3、计算机硬件配置
a）P4工业级计算机.17液晶型显示器，2G内存，500G硬盘，DVD光驱，USB接口。
b）电气元件采用国际知名品Pai。
c）针对项目的实际需求进行通讯串口配备。
四、设备基本功能：
1.项目选择：可根据测试需要，独立选中任意几项测试项目进行测试。
2.型号选择：可根据300种变压器型号，自动判断；不同型号的参数可储存备用并方便随时调用
3.参数输入：可输入每种变压器标准的上、下限，主、副匝间绝缘标准性参数自动计算，长期保存自动加载。
4.统计数据：统计变压器的测试数据，并可形成数据报表。报表发布：年、月、日统计报表，质量分析报表。
5.温度补偿：温度补偿值可任意设定，默认20℃（环境温度由温度传感器自动检测
五、功能特点：
1、模块化设计，标准化设计，系统设计贯彻开放性理念。
2、本系统可以实现变压器的耐压、绝缘、直流电阻、感应电压、空负载的高速测试。
3、系统管理权限化，系统管理员拥有设置、编辑、删除各种型号产品的参数设置及模型配置的权利；测试操作员只能在当前选中的“产品型号”下测试及操作。保证系统的日常管理化，并便于系统维护。
4、既可以全项目测试，又可以自选项目（欲测试请勾选），并可任意设定判定合格标准，如检测结果数据超标会自动声光报警，不合格数据被存入数据库以备查看。统计分析包括产量及合格率，具有CP/CPk 品质分析功能。
5、满足用户高速测量需要：测量时间从0.2-999S可任意选择，测量速率可以在100mS、200mS 、500mS、1000mS范围内任意选择。
6、工频耐压可任意设定并自动产生稳压效果（采用IGBT/SPWM脉宽调制方式），测试数据不受外界电网电压波动影响，耐电压测试的电压输出具有缓升、缓降功能，避免因过冲而导致测量数据不准确或损坏被测品的事故。
7、实时监测环境温度，可选择“开启/关闭”实测电阻值折算到设定温度值时的电阻。
8、自动抵消、修正测试系统固有的耐压漏电流、绝缘电阻、提高系统整体精度（系统误差清零功能）。
9、系统不仅能自动校准各项目参数，而且能方便进行功能自检工作，实现系统快速的自身故障诊断，查明故障模块，便于技术人员迅速掌握问题的症结，短时间内提出问题的解决方案。
10、丰富的电磁兼容（EMC）技术应用（如接地、屏蔽、隔离、滤波等手段）及良好的制造工艺的保证，Z大限度地确保了系统的可靠性及抗干扰能力，在干扰，火花，高压，强电冲击的环境下，系统均能稳定可靠运行，从而实现对实验环境的托管，放心使用设备。
六、设备测试项目及参数（所有测试项目结果超标均设置自动声光报警提示）：
1.绕组直流低电阻测量
a)范围0～2000.00Ω
b)自动温度补偿，程序根据温升公式按设置温度值折算出电阻值（默认为20℃）
c)测试方法：四端法
d)测试部位：初级端线圈；次级端线圈
2.耐压交流测试
a)测试电压：AC 0～3000V
b)漏电流：0～2mA 0～20mA
c)测试时间：1～99S(软件中任意设定)
d)测试部位：初级-次级；初级-铁芯；次级-铁芯
3、绝缘性能测试
a)测试电压：DC 500V/1000V(<36V静动态电机则采用DC 250V)
b)测试范围：0～500mΩ
c)测试时间：1～99S(软件中任意设定)
d)测试部位：初级-次级；初级-铁芯；次级-铁芯
4.感应电压测试
a)测试电压：0.1～1kV
b)测试频率：1～1kHZ
c)漏电流：0～150mA
5.空载测试
a)初级电压：5.00～500.00V
b)次级电流：0.50～2000mA
c)初级空损：0.01～1000W
6.负载测试
a)次级电压：1.00～300.00V
b)次级电流：0.01～20.00A
