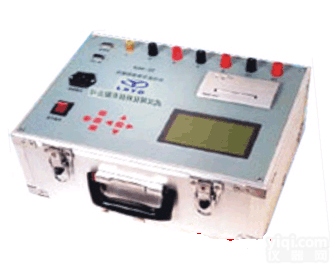

DP780C 互感器测试仪/互感器检测仪

互感器测试仪/互感器检测仪 型号：DP780C
DP780C互感器测试仪能够进行电流互感器和电压互感器的励磁特性、变比、极性、二次绕组直流电阻和CT二次回路交流负载测试工作。
1、综合采用直流法和变频法试验电流互感器励磁电压80KV以下的励磁特性，速度极快。
2、采用电压法和电流法测试电流互感器（包含变压器套管内CT）变比、极性。
3、具有升流输出功能，外置升流器输出Z大电流200A。
4、测试电流互感器二次绕组直流电阻。
5、测试电流互感器二次回路负载。
6、具有升流保持功能，用于CT二次回路检查。
7、测试电压互感器励磁特性、空载电流、变比极性及二次绕组直流电阻。
8、测试电压互感器感应耐压。
9、按IEC60044-1（GB1208-2006）、IEC60044-6（GB16847-1997）标准绘制励磁曲线和计算拐点电压/电流。
10、绘制5%、10%误差曲线。
11、比值差、相位差测量。
12、测定剩磁系数、励磁电感、二次时间常数、暂态面积系数、峰值瞬时误差、准确限制系数、仪表保安系数。
13、绘制电流互感器磁滞回线。
14、透反式显示器，室内外均可清晰显示数据和曲线。
15、高速热敏打印机可打印测试数据和曲线。
16、自动检测接线，接线错误报警提示。
17、内置超大容量存储器可存储3000个绕组测试数据，掉电不丢失。
18、使用U盘将测试数据转存至PC机生成word格式报告。
19、使用U盘升级软件。

输入电源电压	AC　198V~242V，47~63HZ
输出电压	AC　 0~360V
输出电流	0~10A（RMS），峰值20A
外接升流器输出电流	0~200A
输出功率	0~3600VA
输出电压测量范围	2~360V
输出电压测量准确度	±（0.1%U+20mV）
输出电流测量范围	0.01~10A
输出电流测量准确度	±（0.1%I+2mA）
绕组电阻测量范围	0 ~200Ω   分辨力1mΩ
电阻测量准确度	±（0.1%R+1 mΩ）
交流负载测量	0～1000VA，分辨力0.001VA
额定电流变比误差	±0.05%
额定电流相位误差	cosφ=0.8～1时，±2min   分辨力0.1min
工作条件	温度-20°C～50°C   湿度≤90%RH
体    积	492 mm×392 mm×218mm
重    量	13kg
