NHR-5720A 高精度抗干扰虹润仪表NHR-5720A 16路巡检仪

产品信息
高精度抗干扰虹润仪表NHR-5720A 16路温度 压力 水位 流量巡检仪
【昆山承乾机电设备有限公司】
【主营】：信号隔离器、显示仪表、流量仪表、温度仪表、压力仪表、液位仪表
【】：
【】：
【 QQ 】：215961097
NHR-5700系列多回路测量显示控制仪
概述

NHR-5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。

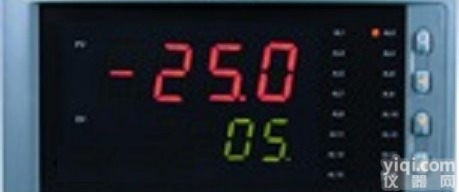

双屏LED数码显示，PV显示测量值，SV显示当前通道号。

可巡回检测8～16路测量信号，各输入通道测量信号互不干扰。

具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。

报警方式可选择8路或16路“统一报警输出”、“16路分别报警输出”，“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能，仪表面板带LED报警指示灯。

变送输出方式可以选择“统一变送输出”、“8路分别变送输出”、“按指定输入通道的采样值变送”、统一变送、“16路采样值加权平均变送”、“16路输入Z大值变送”、“16路输入Z小值变送”。

仪表数据刷新周期2秒/16路。

支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。

带DC24V馈电输出，为现场变送器配电。

输入、输出、电源、通讯相互之间采用光电隔离技术。

参数设定密码锁定，参数设置断电保存，具备参数恢复出厂设定功能。

仪表面板
160*80mm（A型）80*160mm（B型）96*96mm（C型）
仪表接线图

A、B、C型统一报警接线图


A、B型统一变送接线图


A、B型分别报警接线图


A、B型分别变送接线图


C型分别报警接线图


C型分别变送接线图

注：统一变送输出的接线端子在1号输出端子上。
仪表选型
NHR-5710□-□-□/□/□/□( )-□-( )

8回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

NHR-5720□-□-□/□/□/□( )-□-( )

16回路 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧
①规格尺寸②输入分度号
代码宽*高*深代码分度号（测量范围）
A

B

C		160*80*136mm（横式）

80*160*136mm（竖式）

96*96*136mm（方式）		00

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

55

56		热电偶B(400～1800℃)

热电偶S(0～1600℃)

热电偶K(0～1300℃)

热电偶E分度(0～1000℃)

热电偶T分度(-200.0～400.0℃)

热电偶J分度(0～1200℃)

热电偶R分度(0～1600℃)

热电偶N分度(0～1300℃)

热电偶F2分度(700～2000℃)

热电偶Wre3-25分度(0～2300℃)

热电偶Wre5-26分度(0～2300℃)

热电阻CU50(-50.0～150.0℃)

热电阻CU53(-50.0～150.0℃)

热电阻CU100(-50.0～150.0℃)

热电阻PT100(-200.0～650.0℃)

热电阻BA1(-200.0.0～600.0℃)

热电阻BA2（-200.0～600.0℃）

线性电阻0～400Ω(-1999～9999)

远传电阻0-350Ω (-1999～9999)

远传电阻30-350Ω (-1999～9999)

0～20mV (-1999～9999)

0～40mV (-1999～9999)

0～100mV (-1999～9999)

-20～20mV (-1999～9999)

-100～100mV (-1999～9999)

0～20mA (-1999～9999)

0～10mA (-1999～9999)

4～20mA (-1999～9999)

0～5V (-1999～9999)

1～5V (-1999～9999)

-5～5V (-1999～9999)

0～10V (-1999～9999)(不可切换)

0～10mA开方 (-1999～9999)

4～20mA开方 (-1999～9999)

0～5V开方 (-1999～9999)

1～5V开方 (-1999～9999)

全切换

特殊规格
③变送输出
代码输出类型（输出方式）
X

0

1

2

3

4

5

00

01

02

03

04

05

8		无输出

4-20mA(统一变送)

1-5V(统一变送)

0-10mA(统一变送)

0-5V(统一变送)

0-20mA(统一变送)

0-10V(统一变送)

4-20mA(分别变送)

1-5V(分别变送)

0-10mA(分别变送)

0-5V(分别变送)

0-20mA(分别变送)

0-10V(分别变送)

特殊规格
④报警输出（继电器接点输出）
代码报警通道
X

1

2		无输出

统一报警

分别报警
⑤通讯输出
代码通讯接口（通讯协议）

X

D1

D2

D3

无输出

RS-485通迅接口（Modbus）

RS232通迅接口（Modbus）

RS232C打印接口
⑥馈电输出
代码馈电输出（输出电压）
X

1P

2P		无输出

1路馈电输出

2路馈电输出

如“2P（12/24）”

表示一路12V，第二路24V馈电输出。
⑦供电电源
代码电压范围
A

D		AC100-240V(50/60Hz)

DC 20-29V
⑧备注(无可省略)
