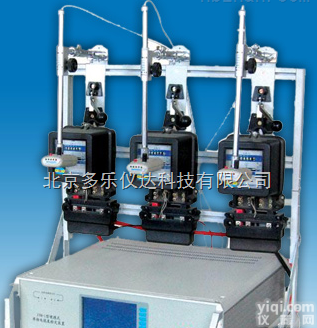

HG30DN-1型 便携式单相电能表检定装置

HG30DN-1型便携式单相电能表检定装置是采用新技术研制而成的新一代智能化程度极高的单相电能表检定装置。其各项指标均优于国标“GB11150-89”和国家计量检定规程“JJG597-89”的技术要求。可对0.5级以下的单相交流感应式电能表和电子式电能表进行校验和检定。可同时校验三块单相电度表(机械表、电子表、机电一体式表、IC卡电表等)，集标准源和标准表于一体，大屏幕液晶显示器，中文菜单操作提示，使用简单；可与电脑通讯。体积小、重量轻、携带方便。非常适合电度表生产厂家作调校设备使用，更是广大县级供电公司以及乡镇供电所的必备设备。

★该装置集标准表和标准源于一体,技术集成度高。可同时校验三块单相电能表。

★采用大屏幕液晶显示,中文菜单操作提示。

★具有电压、电流自动跟踪锁定功能,使电压、电流输出具有标准源的功能,输出稳定度高,波形失真度小,功率因数特性好,精度高。

★负荷点试验和起动、潜动试验均具有手动和自动校验功能。

★具有拆卸式大容量存储器,可存储输入参数及800块电能表校验结果的功能。

★本装置备有RS232标准电脑串行通讯口,可通过RS232串口把数据传送到电脑进行数据管理。

★装置配备专用的自动短路型接表座,当某一表位没有挂表时,无需短接该表位的电流回路,极大地方便校表工作。

★具有体积小、重量轻、外形美观等特点,真正体现了便携式单相电能表检定装置的优越性。

★电压输出范围：0-264(≤30VA) 自动追踪细度：0.1%

★电流输出范围：0-70(≥40VA) 自动追踪细度：0.1%

★频率输出范围：45Hz-65Hz 设置细度：0.01Hz

★相位输出范围：0-359.9 设置细度：0.1

★电压、电流波形失真度：≤0.5%

★功率稳定度：0.1%(3min)

★监视仪表：

电压表直读电压值，准确度：0.5%

电流表直读电流值，准确度：0.5%

★装置精度等级：0.1级， 0.2级

★校表数量：3表位

★工作电源：AC220V±10% 50Hz

★仪器体积：449×153×443mm³

★重量：15kg

★本机高频脉冲常数：1800×10⁴imp/kw.h

★本机低频脉冲常数：1800imp/kw.h
