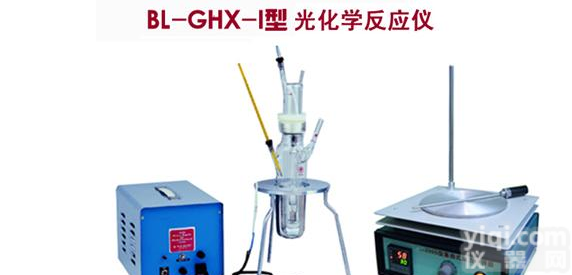

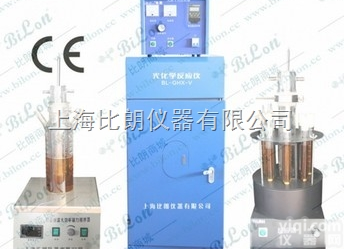

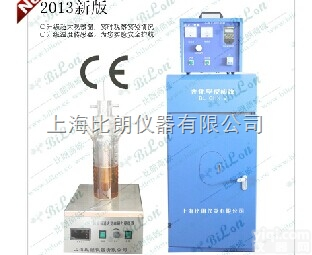

BL-GHX-I光化学反应仪

BL-GHX系列光化学反应仪是在国际权威的多名教授的技术支撑下研发成功，主要用于研究气相或液相介质、固定或流动体系、紫外光或模拟可见光照、以及反应容器是否负载TiO₂光催化剂等条件下的光化学反应。具有提供分析反应产物和自由基的样品，测定反应动力学常数，测定量子产率等功能，广泛应用化学合成、环境保护以及生命科学等研究领域。

反应暗箱
反应暗箱是放置系列光化学反应仪光照装置的地方，具有以下特征：
●箱体的尺寸为 480mm×420mm × 900mm，重约29kg。
●箱门有观察窗，插入有色玻璃能挡住紫外光和大部分可见光。
●箱体内部为黑色，以降低光反射。
●箱体内后板上端有散热风扇，还有 2个半圆插槽供插入活动挂钩，以固定水、气管和灯线。
●后板下部有 8个孔洞，供冷却水管、气管及连接控制器的电缆通过。
●箱体内左侧有 3个专用插座，供箱内的电机、灯和 “水流开关”的输出插头用。



●采用集热式加热法，被加热容器完全处于强烈的热辐射之中，加热速度是其他平面加热磁力搅拌器的三倍。温度均匀，效率高，更适应球型烧瓶进行加热反应。

●本机主要部件选材优良，电机选用直流大功率电机，搅拌力矩大﹑噪音小。特制不锈钢加热管在800℃高温中老化24小时。绝缘电阻>`1000MΩ，干烧时安全可靠。磁钢选用目前磁力的“钕铁蹦”水磁做转子，确保足够的犀利和扭矩。

●结构合理，采用大面积平底加热铝板加热，可以放上任何快速加热器皿，可加水（水浴）﹑加油（油浴）﹑以及干烧，也是本机主要优点所在，加热部分与电气箱之间采用散热板隔离，在高温加热搅拌下，不影响整机电气性能。



汞灯及汞灯电器控制器
中压汞灯的外型尺寸和光电参数见表1。

表1 中压汞灯的光电参数

功率W	启动电流A	工作电流A	工作电压V	有效弧长mm	接线方式
300	5.7	3.4	220±20	125±10	单端引出
500	7.1	5.4



汞灯的光谱分布和相对强度见表2。

 表2 中压汞灯的光谱分布

波长nm	250	313	365	400	510	620	720
相对强度%	20	85	100	30	20	40	80



                      表3 1000W氙灯光电参数

启动电流A	启动电压KV	工作电流A	工作电压V	有效弧长mm	接线方式
12.4	30±5	12.1	220±20	200±10	单端引出

BL-GHX-I型光化学反应仪配置如下：

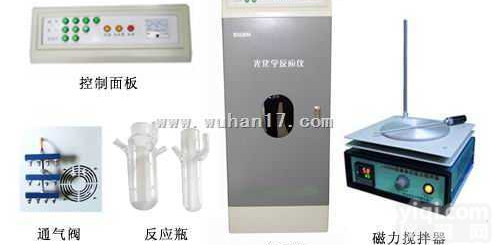

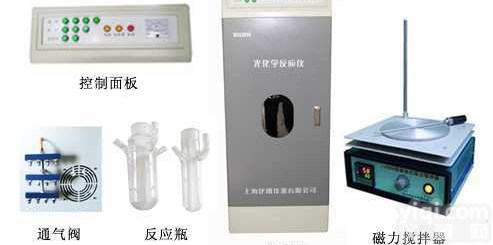

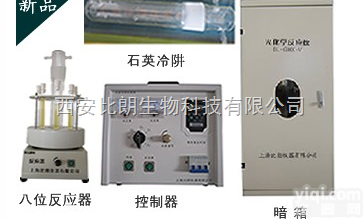

★主体部分包括反应暗箱、汞灯电器控制器、氙灯电器控制器、玻璃反应器皿、光源、磁力搅拌器。



★汞灯电器控制器为控制300W、500W中压汞灯的工作条件。



★氙灯电器控制器为控制500W或1000W氙灯的工作条件。



★汞灯电器控制器和氙灯电器控制器均包括总电源、灯选择、灯电源、灯启动等开关。



★玻璃反应器皿可以分别选用250ml、500ml、1000ml等。



★全石英玻璃冷阱（冷却水底部延伸冷却循环）。



★配置有本公司生产的光化学专用磁力搅拌器
