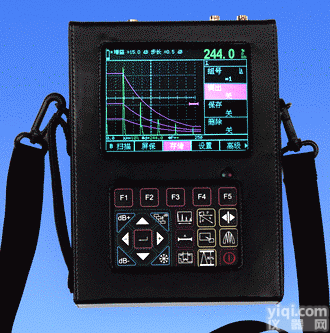

BSN60超声波探伤仪

产品信息
BSN60超声波探伤仪




产品概述：
BSN60数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

特点：
■BSN60是当前国内ZX进的数字超声波探伤仪。
●100个独立探伤通道、更宽的频率范围及更高的技术指标具有国际先进水平
●采用2009新一代高速CPU处理探伤数据，提高了探伤效率。
●更小的重量和体积，满足了高空作业等工况下携带的方便。
●全数字
●真彩显示器：五种颜色可选、亮度可调
●高性能锂电池，连续工作7小时
●与计算机通讯，可自动生成探伤报告
●实时显示SL、EL、GL、RL定量值

自动化功能
●自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；
●自动φ值计算：直探头锻件探伤，找准缺陷ZG波自动换算孔径ф值；
●自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
●自动分析并显示回拨参数

放大接收
●硬件实时采样：150MHz，波形高度保真
●闸门信号：单闸门、双闸门，峰值或边缘读数
●增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%

探伤功能
●曲线包络和波峰记忆：实时检索并记录缺陷ZG波
●φ值计算：直探头锻件探伤找准缺陷ZG波自动换算
●动态录制：实时动态录制波形，并可存储、回放
●缺陷定位：实时显示水平值L、深度值H、声程值S
●缺陷定量：实时显示SL、EL、GL、RL定量值
●实时显示孔状缺陷Φ值
●缺陷定性：通过波形，人工经验判断
●曲面修正：曲面工件探伤，修正曲率换算
●B型扫描：实时扫查，描述缺陷横切面

声光报警
●闸门报警：进波报警、失波报警
●DAC报警：自由设置SL、EL、GL、RL报警

数据存储
●100个独立探伤通道(通道数量可根据用户需求扩展，最多扩展至300个），可自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
●内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
●内存30000个厚度值

时钟记录
实时探伤日期、时间的跟踪记录，并存储

控制接口
高速USB、RS232两种接口与计算机通讯

屏幕保护
5 种颜色自由切换，待机时可关闭屏幕或显示字幕，省电并延长使用寿命

电源
GX能锂电池供电，连续工作7小时，锂电池可自由更换
直接连接220V电源工作
充电的同时探伤仪正常工作

技术参数


扫描范围：
0～10000mm钢纵波

工作频率：
0.25MHz～20MHz

垂直线性误差
≤2.5%

水平线性误差
≤0.1%

灵敏度余量
＞65dB（深200mmΦ2平底孔）

分辨力
＞40dB（5N14）

动态范围
≥36dB

噪声电平：
＜8%

硬采样频率
150MHz

重复发射频率
100~1000HZ

声速范围
1000～20000（m/s）

工作方式
单晶探伤、双晶探伤、穿透探伤

数字YZ
（0～80）%，不影响线性与增益

工作时间
连续工作7小时以上（锂电池）

环境温度
（-20～70）℃（参考值）

相对湿度
（20～95）% RH

外型尺寸
210×156×40（mm）



标准配置

1. BSN60主机 1台
2. 直探头 1个
3. 斜探头 1个
4. 9V电源适配器 1个
5. 探头连接线 2根
6. 产品包装箱 1个
7. 使用说明书 1本
8. 合格证、装箱卡、保修卡 1套













选配件
1.PC超声波探伤仪通讯软件
2.标准试块


附：产品样本与说明书下载

·
BSM360数字超声波探伤仪产品样本

  BSM360数字超声波探伤仪产品使用说明书（中文）
  BSM360数字超声波探伤仪产品使用说明书（英文）


·
BSM350数字超声波探伤仪产品样本

  BSM350数字超声波探伤仪使用说明书

·
BSM320数字超声波探伤仪产品样本

  BSM320数字超声波探伤仪使用说明书

·
BSN60数字超声波探伤仪产品样本

  BSN60数字超声波探伤仪使用说明书
