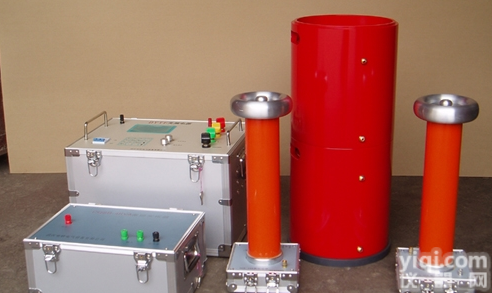

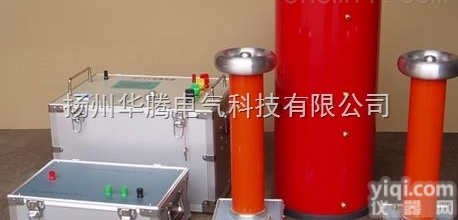

变频串联谐振试验成套装置
变频串联谐振试验成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业。适用于大容量、高电压的电容性试品，如发电机、电力变压器、GIS和高压交联电力电缆、互感器、套管等交接试验和预防性试验。
本厂在变频谐振高压试验方面，拥有自己的技术，并有现场试验经验和指导试验基础。通过对电抗器进行串联(获取Z高电压)，并联(获取Z大电流)。多种组合形式满足不同试品试验，符合国家有关高压试验的规程和要求。
◇ 整套装置的组成◇
整套装置由调频电源、励磁变压器、电抗器、分压器、补偿电容器等组成。
◇主要技术参数◇
1、环境温度：-10℃~45℃
2、工作湿度：≤90%
3、海 拔：≤2000M
4、电源输入：220V±10%、380±10%，50Hz
单相（10kW以下）
5、额定输出容量：0~980kVA
6、谐振电压：0~300kV
7、频率调节范围：30~300Hz
8、系统测量精度：0.5级
9、频率调节分辨率：0.1Hz
10、不稳定度：≤0.05%
11、输出波形：正弦波
12、波形畸变率：≤0.05%
13、噪 声：≤60db
14、电抗器Q值：30~120
◇交联电缆试验的选型参照表◇
◇GIS高压组合电器试验时的选型参照表◇
|
