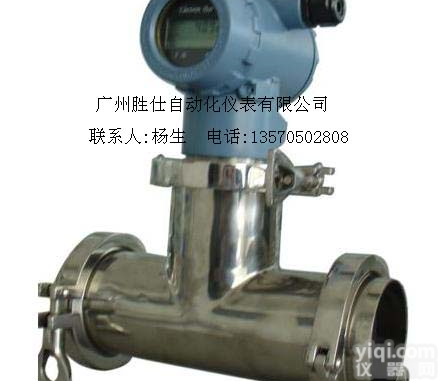

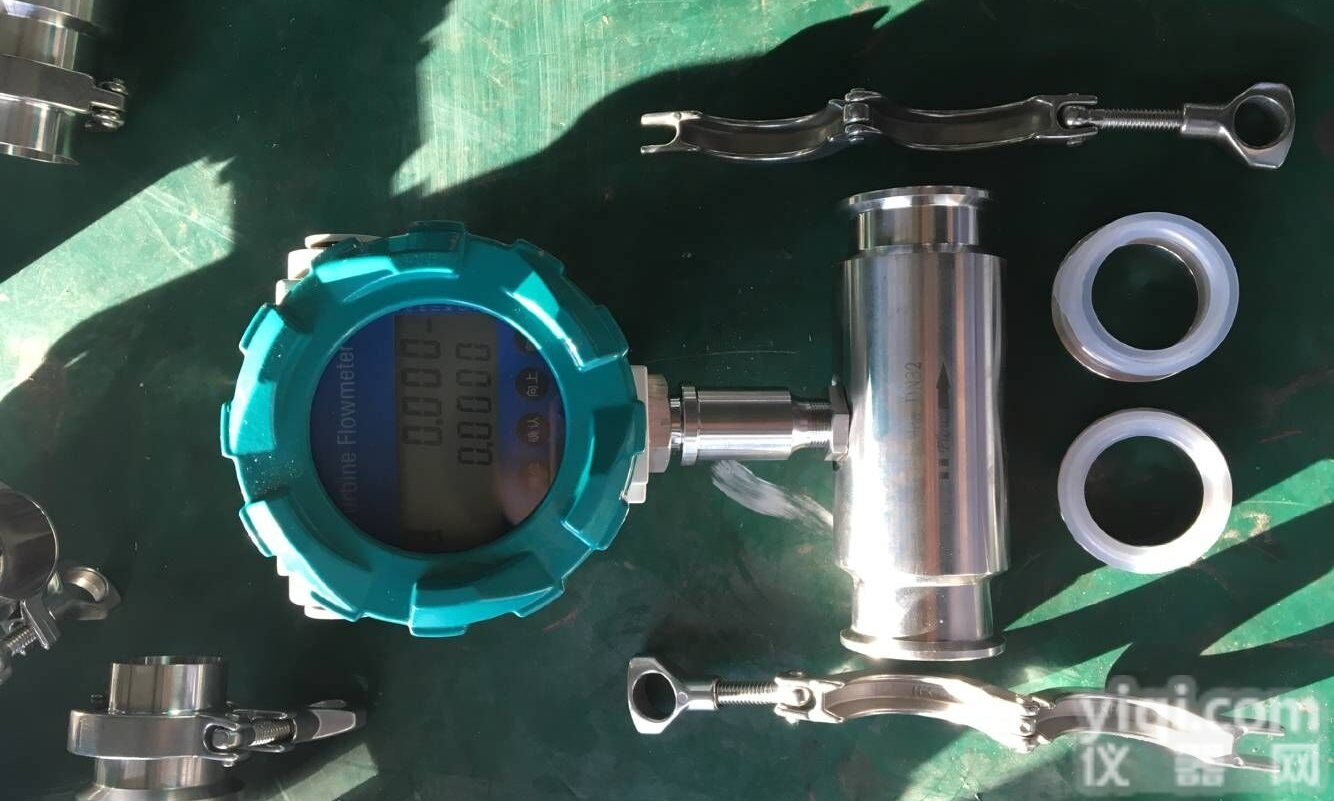

OKELJ 进口食品卫生型卡箍电磁流量计

产品信息
智能涡街流量计
一、概述LUGB系列管道式涡街流量计
LUGB型涡街流量计是孔板流量计理想的替代产品.涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计，由于它具有其它流量计不可兼得的优点. LUG型涡街流量传感器适用测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量.
LUGB系列管道式涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f=St×V/d    式中：f 涡街发生频率（Hz）
V 旋涡发生体两侧的平均流速（m/s） St 斯特哈罗尔系数（常数）这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便形成了一系列的交变电信号，经前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
二、产品特点
1)无可动部件，长期稳定，结构简单便于安装和维护
2) 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3) 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4) 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
5) 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
6) 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
7) 采用消扰电路和抗震动传感头，具有一定抗环境振动性能
8) 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
9) 由软件对仪表系数非线性进行修正，提高测量精度
10) 采用EPROM对累积流量进行掉电保护，保护时间大于10年
三、技术参数

仪表型号


LUGBS-N


LUGBS-A


LUGBS-B


LUGBS-C


LUGBS-D


信号输出


脉冲


4-20mA


无


4-20mA


可选4-20mA/脉冲


供电电源


+24VDC±15%


+24VDC±15%


锂电池


24VDC±15%


24VDC±15%+锂电池


精度等级


液体：1.0级

气体或蒸汽：1.5～1.0级


液体：1.0级

气体或蒸汽：1.5～1.0级


液体：1.0级

气体或蒸汽：1.5～1.0级


测量范围


标准量程


标准量程或扩展量程


标准量程或扩展量程


显示器


无


有


有


温压补偿


无


无


有


通讯接口


无


无


RS485


实时记录


无


无


有


仪表材质


304或316L不锈钢


304或316L不锈钢


304或316L不锈钢


防爆等级


ExdIIBT6或ExiaIICT4


ExdIIBT6或ExiaIICT4


ExdIIBT6或ExiaIICT4


防护等级


IP65


IP65


IP65


整机功耗


< 1W


< 1W


< 1W


仪表通经


DN15～DN300


DN15～DN300


DN15～DN300


安装方式


法兰安装


法兰安装


法兰安装


介质温度


-40℃～250℃或

-40℃～350℃


-40℃～250℃或

-40℃～350℃


-40℃～250℃或

-40℃～350℃


环境温度


-20℃～60℃


-20℃～60℃


-20℃～60℃

 技术性能
标况流量范围简表：单位（mPP3PPPP/h）

流量


口径


液体流量范围


气体流量范围


饱和蒸汽流量范围


Z小流量


Z大流量


Z小流量


Z大流量


Z小流量


Z大流量


DN25


0.9


14


8.3


110


13


1500


DN40


2.5


35


26


300


25


4400


DN50


3.3


55


36


480


40


6800


DN80


8.0


150


90


1300


100


19000


DN100


14


240


140


2000


160


29000


DN125


22


220


250


2500


350


35000


DN150


38


450


290


4100


350


66000


DN200


70


850


620


7500


620


118000


DN250


130


1300


700


12500


970


185000


DN300


180


2000


920


16500


1400


267000

四、基本结构和安装尺寸
流量计由表体、支柱和放大显示装置组成。有两种与管道连接的方式，即法兰卡装方式和法兰连接方式。图2为法兰卡装示意，图3是法兰连接示意，表1、表2为有关参考尺寸。
      表1  法兰连接参考尺寸(mm)

DN


L


H


D1


D


螺栓


只数


80


255


375


160


200


M16*70


8


100


280


410


190


235


M20*70


8


150


330


475


250


300


M24*80


8


200


380


535


310


360


M24*80


12


250


430


600


370


425


M27*90


12


300


480


660


430


485


M27*90


16

表2  法兰卡装参考尺寸（mm）

DN


L1


L2


D


H


配无缝钢管


25


80


115


110


430


Ф32*3.5


40


106


145


150


475


Ф49*4.5


50


106


145


160


485


Ф60*5


80


106


155


205


520


Ф91*5.5


100


106


155


235


550


Ф111*5.5


125


140


190


250


570


Ф134*7


150


153


205


280


600


Ф163*6.5


200


173


230


340


660


Ф212*6


250


183


250


390


710


Ф262*6


300


185


250


450


760


Ф327*13.5

美国欧可国际集团厂家直销涡轮流量计系列，电磁流量计系列,混砂车流量计，涡街流量计，孔板等产品。
