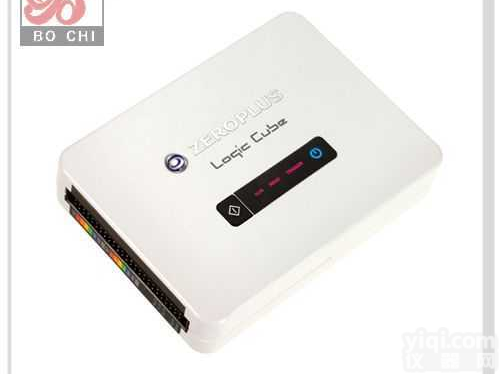

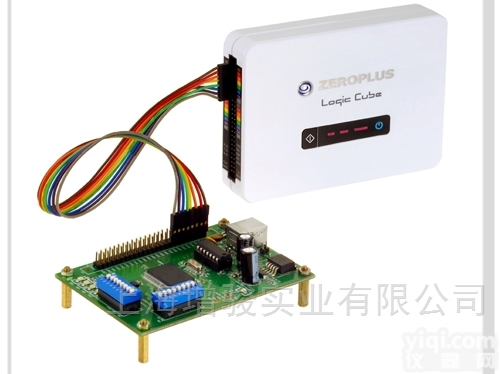

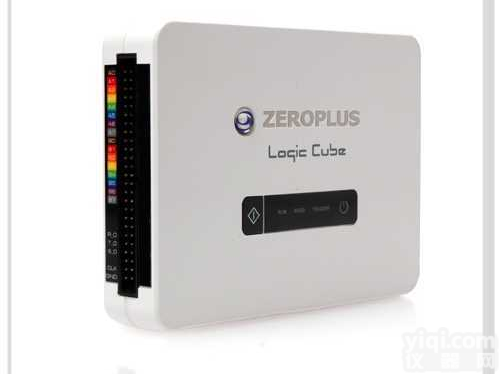

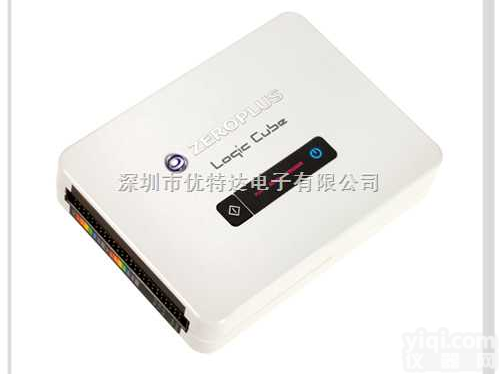

LAP-C（162000） 台湾孕龙LAP-C（162000）逻辑分析仪

产品信息
台湾孕龙LAP-C（162000）逻辑分析仪LAP-C（162000）逻辑分析仪：16通道邏輯分析儀2M機種（32M for commpression）台湾孕龙LAP-C（162000）逻辑分析仪基本参数：

取样频率

内部（时序）（异步） 100Hz~200MHz
外部（状态）（同步） 100MHz

待测信号

频宽 75MHz（-3 dB）
触发电压范围 -6V~+6V
触发电压分辨率 ±0.1V

内存

内存容量 64Mbits
每信道内存深度 2Mbits （Max 512Mbits for compression）

触发

触发方式 Pattern/Edge
触发通道 16 CH
延后触发 YES
触发阶层 1 Level
触发计数 1~65535

软件功能

波形数据压缩 Max 512Mbits
时基范围
波形垂直缩放比例
操作接口
波形触发分页Z大值
波形宽度显示
讯号滤波及滤波延迟
波形触发延迟
可增加定位棒
定位棒自动贴进功能
软件自动升级
可选择分析数据的范围
资料统计
自动存档
滤波间隔棒
总线分析
总线Latch功能
总线封包列表功能
封包列表汇出功能
＊总线封包触发: 并行
＊脉波宽度触发模组: 选购

电源

电源USB （DC 5V, 500mA）
静态消耗功率 1W
瞬间Z大消耗功率 2W

其它

系统支持 Windows 2000 / XP / Vista / Win 7
相位误差 < 1.5ns
Z大输入电压 ±30V
输入阻抗 500KΩ/10pF
安规认证 FCC / CE / WEEE / RoHS / SVHC

堆栈功能

不支持

Double模式

支持
通道: 16通道
内存容量: 4M
台湾孕龙LAP-C（162000）逻辑分析仪电气规格：

项目

Min

Type

Max

工作电压

4.5V

5V

5.5V

静态消耗电流

–

–

200mA

工作消耗电流

–

–

400mA

静态消耗功率

–

–

1W

工作消耗功率

–

–

2W

相位误差

–

–

1.5ns

量测信道输入电压

-30V

–

+30V

参考电压

-6V

–

+6V

输入阻抗

–

500KΩ/10pf

–

工作温度

5℃

–

70℃

储存温度

-40℃

–

80℃
