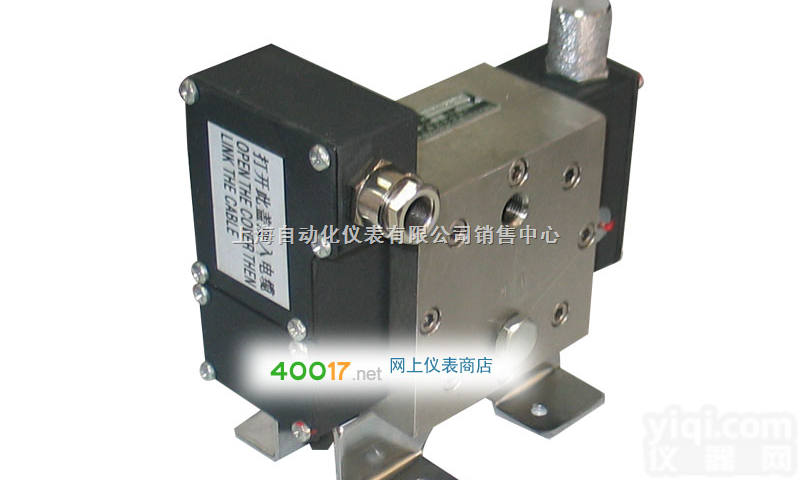

CPK-20 差压控制器

控制器采用膜片式的传感器。可用于一般气体和液体介质。设定值控制范围1…250KPa,工作压力范围0…10MPa。

□主要技术性能
用于空气、气体、水、油等介质
工作黏度:	<1X10-3m2/s
加速寿命：	105次循环（220VAC/6A 阻性）
外壳防护等级:	IP65
环境温度:	-10℃~+55℃
安装位置：	膜片垂直于水平面
抗振性能:	10m/s2
相对湿度：	5%~95%
重复性误差:	≤2%
触点容量:	AC 220V 6A（阻性）600VAmax
介质温度：	稳定工作温度0~+60℃ 若超出以上温度必须有足够长的冷却导压管（一般在3米以上）
□    特点 控制灵敏度高 高静压低差压

□    工作原理
    本控制器将介质差压通过膜片变成力值，与作用在杠杆上的设定弹簧力进行比较，其合力通过顶杆使挡块以转轴为支点发生旋转，同时带动转轴旋转，转轴再带动另一杠杆转动，通过这一杠杆，使微动开关动作，从而起到二位式控制作用。
