、燃气紧急切断阀概述

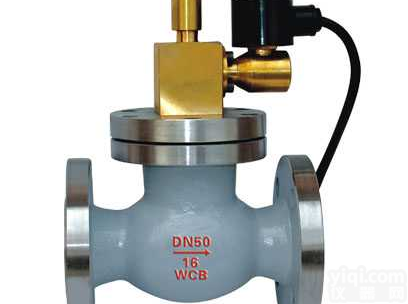

ZCRB-16C系列燃气紧急切断阀是新型的燃气管道工程的安全配套装置，主要应用以下场合：
1、与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（压力）安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的ZY消防报警系统联接。当大夏发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀，可在ZY控制室内集中控制，远距离遥控紧急关闭事故现场的管线供气。
本系列产品具有的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。
二、功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。
3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、燃气紧急切断阀技术参数
阀门规格 |
DN15～DN350 |
|---|
工作压力 | 0.5bar ～6bar
|
|---|
关闭时间 | 少于1秒
|
|---|
工作温度 | -15℃～+60℃
|
|---|
工作电压 | 交流：AC24V或220V
直流：DC12V/8.5W
|
|---|
防护等级 |
CEI IP65/IP67 |
|---|
防爆等级 | Eexm ⅡT4/Eexm Ⅱ T5
|
|---|
密封材料 | NBR橡胶
|
|---|
阀体材料 | 黄铜、不锈钢、碳钢
|
|---|
质量认证 | ISO9001
|
|---|
适用介质 | 煤气、天燃气、液化气
|
|---|
燃气紧急切断阀主要零件材料
零件名称
|
材质
|
|---|
1/2"-1"丝扣
|
DN25-DN350（法兰）
|
阀体
| 黄铜
| 碳钢（304不锈钢）
|
|---|
自锁体
| 黄铜（铝合金）
| 黄铜（铝合金）
|
|---|
阀杆
| 不锈钢
| 不锈钢
|
|---|
密封川
|
NBR橡胶
|
|---|
阀门规格及安装尺寸表
单位：mm
规格（DN）
|
L（长）
|
H（高）
|
联接方式
|
|---|
15
| 68
| 120
|
丝扣
|
|---|
20
| 72
| 128
|
|---|
25
| 100
| 160
|
|---|
25
| 160
| 180
|
法
兰
联
接
|
|---|
32
| 180
| 200
|
|---|
40
| 200
| 200
|
|---|
50
| 230
| 220
|
|---|
65
| 290
| 255
|
|---|
80
| 310
| 320
|
|---|
100
| 350
| 380
|
|---|
125
| 400
| 405
|
|---|
150
| 480
| 458
|
|---|
200
| 500
| 530
|
|---|
250
| 600
| 600
|
|---|
300
| 700
| 650
|
|---|
350
| 800
| 750
|
|---|
燃气紧急切断阀使用注意事项
1、保管时应将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀消防干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货必须注明法兰密封面形式，工作压力。
5、必须正确使用本阀，如不按照本厂的使用说明，造成的损坏，责任一切自负。
6、使用前请仔细阅读本说明书。
