产品简介
GSCXB-D系列电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
GSCXB-D系列变频谐振升压装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在Z小重量下确保仪器稳定和安全。

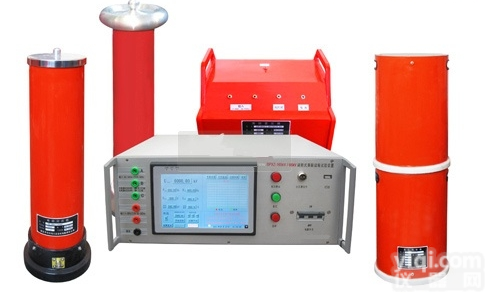

GSCXB-D系列变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
产品别称
串联谐振耐压装置、变频串联谐振装置、变频串联谐振试验装置、串联谐振耐压试验装置
电缆交流耐压试验装置、串联谐振试验设备、便携式电缆耐压试验装置、串联谐振成套装置、串联谐振试验装置
产品特征
1、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生；
2、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运；
3、电源采用220V单相电源或380V单电源，方便现场取电；
4、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求；
5、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。串联谐振变压器故障原因及排除 1、风扇不能启动： 急停、故障保护、失谐保护后，没有按“故障复位”； 内部温度过高，功率元件热保护； 排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。 2、自动调谐不能完成，找不到谐振点： （1）现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点 原因：回路接地不好，试验回路接线错误，装置某一仪器开路 排除方法：检查接地装置可靠，接地连接线是否有断开点； 检查励磁变压器的高低压线圈的通断； 检查每一只电抗器的通断； 检查分压器的信号线的通断； 检查分压器的高低压电容臂的通断； 装置自身升压时没有谐振点，还需要检查补偿电容器的通断； （2）现象：调谐曲线是一条曲线，有较低的尖峰； 试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压； 原因：电抗器与试品电容量不匹配，没有准确找到谐振点； 试品损耗较高，系统Q值太低； 励磁变压器高压输出电压较低； 排除方法：将补偿电容器并接入试验回路，加大回路电容量； 尽可能将多只电抗器串联，提高回路电感量； 提高励磁变压器的输出电压； 干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗； 如果上述操作全部处理完后，依然不能解决问题，请和高试厂家联系，不可自行拆卸仪器！
