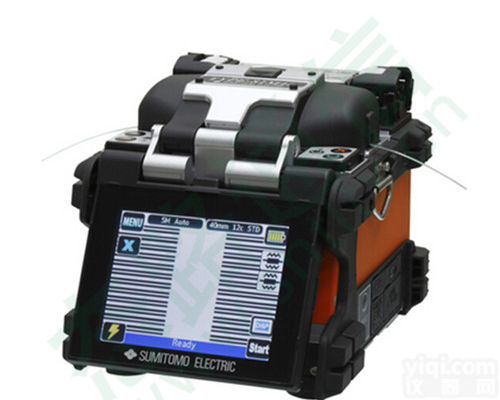

TYPE-81M12 光纤熔接机

项目

TYPE-81M12

适用光纤

材料

玻璃纤维

种类型号

SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)

光纤包层直径

带状光纤：包层外径：125μm,带状光纤厚度：280~400μm

单芯光纤：包层外径：125μm

光纤被覆外径：250μm,500μm,900μm

适用光纤或光缆尺寸

皮线光缆(1.6×2.0mm)、下线光缆(2.0×2.0~3.1mm)

切割长度

10mm

标准性能

熔接损耗(标准) ※1

SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB

熔接循环时间(标准)

9秒(单芯光纤)、12秒(4芯带芯)、14秒(8&12芯带纤)

标准加热补强时间

45秒（12芯带纤）

电池使用次数（熔接+加热补强）※2

约160（12芯带纤）

光纤视图和放大倍数

双CMOS照相机、23（变焦：46X）对应X或Y轴方向观察、23X和Y双轴方向观察

程序

熔接程序

Z大200

加热程序

Z大100

功能

损耗推定

已提供

熔接图像/熔接数据存储

64图像/10,000熔接数据

张力测试

1.96~2.09N (200~213gf)

熔接衰减

0.1dB至15dB、增量为0.1dB

可反转型光纤涂覆压夹

已提供

双自动独立加热器

已提供(美国7,412,146)

可选型加热器操作

已提供

快速上手用户培训视频

已提供

自动放电校正

针对环境条件变化自动进行补偿

放电试验

已提供

显示剩余熔接和加热循环

已提供(电池模式)

远程互动维护

已提供

尺寸/重量

尺寸

120W×154D×130Hmm(不带抗震橡胶)

重量

1,7kg(不包括电池)、2.0kg(包括电池)

显示器

4.1英寸触摸屏彩色

端子

DC输出

DC12V(用于JR-6)

USB端口

USB2.0(mini-B型)

存储媒体

SD/SDHC内存卡

电源

AC输入

100~240V、50/60Hz(ADC-1430)

DC输入

10~15V

电池模块

锂离子11.1V、4,600mAh(BU-11)

工作条件

海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下

存放条件

温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)

电极寿命

1,500次放电※3
