MI3210 大功率高压数字兆欧表

应用：
Ÿ 电力变压器；
Ÿ 测试机械和电缆的绝缘电阻；
Ÿ 生产线的定期检测和维护；
Ÿ 故障排除以及各种绝缘问题的分析；
Ÿ 高压发生器；
Ÿ 避雷器。

标准：
Ÿ	仪器操作	IEC/EN61557-2
Ÿ	电磁兼容性	EN 61326 class A
Ÿ	安全	EN 61010-1 (instrument)
		EN 61010-2-030

EN 61010-2-033
EN 61010-031(accessories)
主要功能：
Ÿ 绝缘测试；
Ÿ 诊断测试（PI，DAR，DD）；
Ÿ 步进电压测试；
Ÿ 耐压测试（DC）到 10KV；
Ÿ 电压和频率测量高达 550 V 真有效值。
主要特点：
Ÿ 绝缘电阻测试可达 20TΩ；
Ÿ 测试电压：50V—10KV，50V 和 100V 步进；
Ÿ 可编程计时器；
Ÿ 电容测量；
Ÿ 在 10KV 下容性负载充电率<3 秒/μF ；
Ÿ 测量完成后对测试对象自动放电；
Ÿ 具有终端保护功能；
Ÿ 耐压测试；
Ÿ 自定义测试；
Ÿ 自动调整功能；
Ÿ 测量结果可以以数字和图形的形势呈现；
Ÿ PC 软件；
Ÿ RS232 和 USB 数据接口；
Ÿ 较高抗电磁干扰能力；
Ÿ 电源和可充电电池供电。
技术参数：
绝缘

测试电压	50V-10KV
测试范围	10KΩ-20TΩ
步进电压	50V（50V-1KV）和 100V（1KV-10KV）
步进电压测试	可设置 5 个步进点
计时器	Z大 10 分钟
短路电流	5mA±10%
容性负载充电率	< 3 s / µF 在 10 kV
容性负载放电率	< 0,25 s / µF 在 10 kV
电压和频率
AC/DC 电压	5V-500V
频率	10Hz-500Hz
精度
绝缘电阻	±(5 %读数 +	3 位) 在 1TΩ 以内
	±(15 %读数+	1 位) 在 1T ... 20T 时
测试电压	-0%—+10% ± 10 V
电压真有效值	±(2 %读数+2 位)
频率	±(0.2 %读数+1 位)
电容	±(5 % 读数 +3 位)

显示

图形显示	320	x 240 带背光 LCD 屏幕
存储器，软件和通信
USB 和 RS232	9600bps
蓝牙接口	115kbps
内存	4MB
软件	HVlink PRO PC 软件
安全和保护
IP	65
安全类别	CAT IV / 600 V
电源
充电电池	铅酸，LC-R123R4PG
电池续航时间	4 小时，在 10KV 时
尺寸
重量	6.5	kg
尺寸(w x h x d)	360	x 160 x 330 mm

测量程序图例：
用户可以手动设置测试或从
预定义的测试列表中选择 试验结果动态呈现，并且可以
以数值或图形的形式来监测。

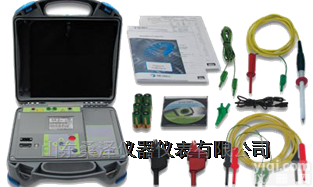

标准配置：
Ÿ 主机
Ÿ 2 米 10 kV 带屏蔽测试线
Ÿ 2 米红色、黑色 10 kV 带屏蔽测试线
Ÿ 红色、黑色 10 kV 鳄鱼夹
Ÿ 2 米绿色测试线
Ÿ 绿色鳄鱼夹
Ÿ 电源线
Ÿ PC SW hvlink Pro 软件和 RS 232 电缆
Ÿ 操作手册
Ÿ 校验报告
选件：
