特点：
现在兼容 Fluke Connect™ 移动应用程序
评估趋势，消除疑虑

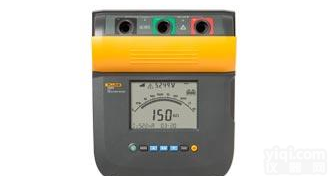

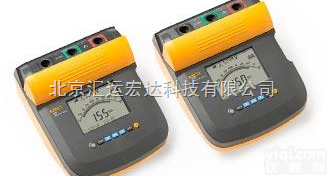

Fluke 1550C 绝缘电阻测试仪可提供高达 5 kV 的数字绝缘测试，非常适合用于测试各种高压设备，包括开关设备、电机、发电机和电缆。
Fluke 绝缘测试仪是同类仪器中的产品，可覆盖 IEEE 43-2000 中规定的整个测试电压范围，提供 3 年保修，达到 CAT IV 600 V 安全等级。1550C 具有测量存储器和 PC 接口，可提前发现设备的潜在故障，是用于预防性或预测性维护计划的理想工具。
Fluke Connect™ 移动应用程序是一款简单易用的先进无线系统，可以发现异常情况并进行趋势分析，适用于绝缘电阻测试相关的故障排查、调试和预防性维护。
兼容 Fluke Connect™。查看。保存。共享。
在使用 1550C 绝缘测试仪时，Fluke Connect™ 移动应用程序可帮助您节省时间和提高生产率。智能在 15 米远处捕获读数，然后使用 ShareLive™ 视频通话与其他任何地方的团队成员实时共享测试结果。绘制一段时间内的读数曲线图从而确立基准，捕获间歇性事件。向工单推送或从工单读取读数、图像和备注时添加文本和/或语音备忘录。
技术与指标：
功能与优点 :
- 测试电压高达 10 kV，适合所有应用
- CAT III 1000 V, CAT IV 600 V 安全等级
- 电压击穿检测功能可提醒用户存在电压，并给出Z高 600 V（交流或直流）的电压读数，提高了用户安全性
- 在 250 - 1000 V 范围内，可以 50 V 步长选择测试电压；高于 1000 V 时，可以 100 V 步长选择测试电压
- 可在多达 99 个存储位置存储测量值，每个位置可分配一个的用户定义标签，以便调用
- 电池寿命长，两次充电之间可进行 750 次以上测试
- 自动计算介质吸收比 (DAR) 和极化指数 (PI)，无需其他设置
- 保护系统可消除高阻测量时表面泄漏电流的影响
- 大号数字式/模拟式 LCD 显示屏，便于查看
- 可进行电容和泄漏电流测量
- 具有用于击穿测试的斜坡功能
- 可测量高达 2TΩ 的电阻
- 定时测试时，可进行长 99 分钟的定时器设置
- 3 年保修
|
|
|
| |
电气技术参数
所规定的测试仪准确度是校准之后一年之内在 0 °C 至 35 °C 工作温度下的准确度。工作温度超出此范围时（-20 °C 至 0 °C 以及 35 °C 至 50 °C），需将准确度数值增加 ± 0.25 % / °C，但在 20 % 误差范围时，需增加 ± 1 % /°C。
绝缘电阻测量 |
测试电压（直流） |
量程（直流） |
准确度（± 读数） | | 250 V | < 200 kΩ
200 kΩ 至 5 GΩ
5 GΩ 至 50 GΩ
> 50 GΩ | 未规定
5 %
20 %
未规定 | | 500 V | 200 kΩ
200 kΩ 至 10 GΩ
10 GΩ 至 100 GΩ
> 100 GΩ | 未规定
5 %
20 %
未规定 | | 1000 V | < 200 kΩ
200 kΩ 至 20 GΩ
20 GΩ 至 200 GΩ
> 200 GΩ | 未规定
5 %
20 %
未规定 | | 2500 V | < 200 kΩ
200 kΩ 至 50 GΩ
50 GΩ 至 500 GΩ
> 500 GΩ | 未规定
5 %
20 %
未规定 | | 5000 V | < 200 kΩ
200 kΩ 至 100 GΩ
100 GΩ 至 1 TΩ
> 1 TΩ | 未规定
5 %
20 %
未规定 | 10000 V
（ 1555） | < 200 kΩ
200 kΩ 至 200 GΩ
10 GΩ 至 2 TΩ
> 2 TΩ | 未规定
5 %
20 %
未规定 | | 条形图范围 | 0 至 1 TΩ | | 绝缘测试电压准确度 | -0 %, +10 %，在 1 mA 负载电流下 | | 感应交流电流YZ | 2 mA Z大值 |
容性负载充电速率 |
5s/μF |
容性负载放电速率 |
1.5s/μF |
Leakage current measurement |
范围: 1 nA 至 2 mA |
准确度: ± (5 % + 2 nA) |
电容测量 |
范围: 0.01 uF 至 15.00 μF |
准确度: ± (15 % 读数 + 0.03 μF) |
定时器 |
范围: 0 - 99 分钟 |
分辨率准确度:
设置: 1 分钟
提示: 1 s |
带电电路警告 |
警告范围:
30 V 至 660 V ac/dc,
50/60 Hz |
电压准确度:
± (15 % + 2 V) |
一般技术参数 | | 显示屏 | 75 mm x 105 mm | | 电源 | 12 V 铅酸可充电电池，Yuasa NP2.8-12 | | 充电器输入 (AC) | 充电器输入 (AC) 85 V 至 250 V ac 50/60 HZ 20 VA | | 本 Class II（双重绝缘）仪器提供了一条 Class 1（接地）电源线。保护接地端子（接地销）不在内部进行连接。额外的销仅用于增加插头保持能力。 | | 尺寸 | 170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in) | | 重量 | 3.6 kg (7.94 lb) | | 工作温度 | -20 ºC 至 50 ºC (-4 ºF 至 122 ºF) | | 储存温度 | -20 ºC 至 65 ºC (-4 ºF 至 149 ºF) | | 湿度 | 31 ºC 以下为 80 %，线性下降到 50 ºC 时的 50 % | | 海拔高度 | 2000 m | | 外壳密封性 | IP40 | | 输入过载保护 | 1000 V ac | | 电磁兼容性 | EN 61326 | | 认证 | | | 安全性 | CAT III 1000 V, CAT IV 600 V | | 污染等级 | 2 |
|
|
| |
型号及配件：
| 型号名称 | 描述 | | FLUKE-1555/Kit | 10 KV绝缘测试仪套件 | | FLUKE-1555 | 10 KV绝缘测试仪 | | FLUKE-1550C/Kit | 5 KV绝缘测试仪套件 | | FLUKE-1550C | 5 KV绝缘测试仪套件 |
| 测试线，探头和线夹 | | TL1550EXT | TL1550EXT, 25 Foot Extended Test Lead Set |
|
|
| |
