CG-5重力仪 CG-5重力仪

CG5相对重力仪是加拿大scintrex公司生产的全自动重力仪，CG5的测量精度优于5microGal，残差长期漂移率（静态）优于0.02mGal/day其主要应用于物探和地震监测等方面。
CG-5重力仪的工作原理
相对重力仪是通过测量弹簧在不同重力作用下伸长量的变化来测定重力变化的。如图1,当作用在负荷上的重力g变化了Δg时,弹簧的伸长量L随之变化ΔL,负荷也位移ΔL。根据弹簧弹力和负荷重量的静力平衡方程：
mg=kL
m(g+Δg)=k(L+ΔL)
式中的k为弹簧的弹力常数为重力仪的格值，可通过实验方法或在已知重力差的两点上确定。从而将测量重力加速度的变化转化为测量弹簧伸长量的变化。
                         石英弹簧工作原理
相对重力仪的弹簧系统以石英材料制成的称石英弹簧重力仪；用金属材料制成的称金属弹簧重力仪。石英弹簧重力仪在陆地的重力勘探中使用广泛，测量精度一般为3×10-7～5×10-7m/s2。 　
CG-5重力仪的应用领域
　　1、矿藏勘探
　　2、地质填图
　　3、火山勘察
　　4、油气 勘探
　　5、土木工程勘察
　　6、区域重力研究
　　7、SeaGrav水下重力仪
　　8. HeliGrav航空重力仪
CG-5重力仪的特点
　　1、高精度
　　2、高稳定性，Z小的漂移
　　3、无回差式计数装置
　　4、温度和气压补偿
　　5、测量范围可调，直接读数
　　6、超阻尼式的石英系统使本仪器可在极恶劣的条件下使用
CG-5重力仪的功能
　　1.操作方便的UltraGravTM控制系统软件
　　2.方便准确的水准测量系统
　　3.极小的漂移现象
　　4.精度可调功能
　　5.读数的远程控制
　　6.兼容性；野外9年多工作证明，UltraGravTM控制系统也可成功应用于升级的Lacoste G型和D型重力仪。
　　7.抗损害、重量轻、携带方便
　　8.内置可充电锂电池
　　9.贝尔雷斯重力仪有止动器和防震器来保护重力仪
　　10.恒温装置
　　11.两种测量方式：单点测量和连续测量
　　12、 自动搜寻功能（应用于选配了转盘电机系统）
　　1）可处理横梁的粘滞问题
　　2）处理测点噪音
CG-5重力仪的优点
　　1.品质和精确的测量
　　2.轻便和耐用
　　3.实时固体潮监测
　　4.1微伽分辨率
　　5.初学者和熟练专家都可方便使用
　　6.自动读数
7.全天候工作
CG-5重力仪的参数
传感器类型： 无静电熔凝石英
读数分辨率： 1microGal
标准差：5microGal
测量范围： 8000mGal，不用重置, 长期漂移（静态） <0.02 mGal/day
自动补偿倾斜范围: ±200″
波动范围: 20g以上的冲击，通常<5 microGal
自动修正: 潮汐、仪器倾斜、温度、噪声、**噪声
尺寸： 30cmX21cmX22cm
重量（含电池）: 8kg,
电池容量: 2X6Ah(10.78V) 袖珍锂电池 功耗 25°C时4.5W
工作温度: -40～+45°C
环境温度修正: 通常0.2microGal/°C
大气压力修正: 通常0.15microGal/kPa
磁场修正: 通常1microGal/Gauss(微伽/高斯)
内存: 闪存技术，数据安全 标准：1MB,可扩展至12MB
时钟: 内置，日、月、年、时、分、秒。
锂电池连续供电
数字化数据输出: RS-232C及USB接口
数字化数据格式:
• Scintrex
• Text • CG-3
• xyz
模拟数据输出:
记录纸
显示器 1/4VGA 320240

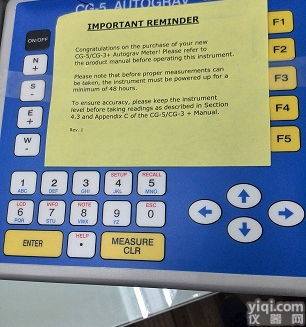

微型键盘 27键字符键
CG-5重力仪标准配件

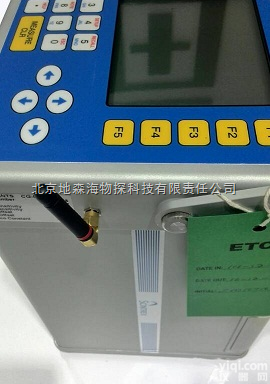

• CG-5主机控制单元
• 三脚架
•两块充电Li电池
• 电池座充及适配器，110/240V
• 备件包
• RS-232和USB接口

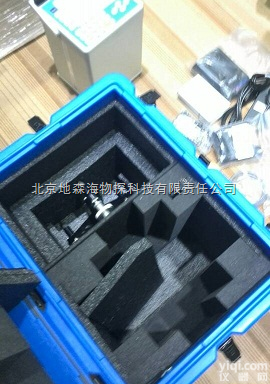

• 携带包
• 基于Windows的数据传输及系统更新软件SCTUTIL
