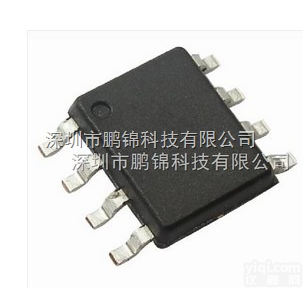

SOP8 FT838NB1 5V1A

SOP8 FT838NB1 5V1A
FMD一级代理
满足能源之星2.0和5级能效
内置NPN
批量输出电压精度电流精度±5%以内
保护功能齐全，可靠性好
满足EN55022 ClassB EMI要求应用范围
1、待机功耗要求严格的待机电源应用
2、PDA数码相机等电池充电器产品
3、ADSL, 无绳等适配器产品
4、LED射灯、灯杯和球泡灯等照明产品
特点
1、无光耦及TL431反馈
2、脉冲频率调制控制模式(PFM) 
3、内置功率NPN三极管 
4、内置抖频功能来改善EMI性能 
5、每一个开关周期的电流限制功能 
6、过压保护(OVP) 
7、欠压锁定(UVLO) 
8、输出短路保护 
9、内置输出线损补偿 
10、输入线电压补偿提高输出电流精度
满足能源之星2.0和5级能效
内置NPN
批量输出电压精度电流精度±5%以内
保护功能齐全，可靠性好
满足EN55022 ClassB EMI要求
芯片版本与管脚定义

芯片本版	线损补偿比例
FT838NB0	0%
FT838NB1	3%
FT838NB2	6%
FT838NB3	9%
FT838RNA	N/A

表1FT838NB/FT838RNA 芯片功
FT838NB内置输出线损补偿用户可根据实际输出导线情况选择合适的芯片版本。FT838RNA主要应用于LED驱动应用故无线损补偿。

管脚号	管脚名称	注解
1	CS	初级电流检测端
2	FB	输出电压反馈端
3	VCC	供电端
4	NC	该管脚悬空
5	GND	芯片的地
6
7	C	功率NPN的集电极
8

表2 引脚定义
这款高度集成的原边反馈控制芯片包含了许多功能内置功率NPN开关这些功能有效地提高了小功率反激变换器性能。原边反馈的拓扑结构简化了电路设计降低了物料成本。通过芯片内部的抖频技术使得EMI处理更加简单。所以与传统线性变压器设计电路比较产品成品体积小重量轻。
这款原边反馈控制芯片工作在脉冲频率调制PFM模式下负载越轻频率越小所以轻载时系统的功耗很小。FT838NB启动电流Z大为5uA所以可以使用很大的启动电阻从而提高了节能效果。
