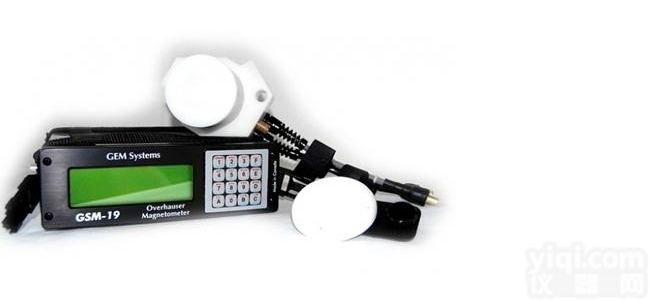

GSM-19TV GSM-19TV甚低频磁力仪

GSM-19TV甚低频磁力仪
    GSM-19TV，标准质子磁力仪GSM-19T或GSM-19W高精度磁力仪+VLF功耗模块，
其中VLF的无定向3—线圈传感器，用于接收甚低频发射台的VLF信号，频率范围15KHz-30KHz测量同相位和异相位垂直分量所占总场值的百分比（%），部件包括：
 ●  置于磁力仪操作台内的VLF电子器件
 ●  VLF传感器
 ●  操作手册
 此VLF主要用于倾角模式.
甚低频VLF法工作原理
    甚低频电磁法VLF依赖于在全世界分布的11个甚低频电磁波发射台发射的甚低频电磁波信号。这些甚低频电磁信号投射到地下埋藏的导体物质上，并产生电磁感应。用VLF电磁法仪观测这种感应信号并将其记录下来，以寻找地下目标导体。这些地下导体主要是指垂直或陡倾角的矿体、矿化带，断层、岩墙、破碎带或节理带等等。 在矿产勘探中，VLF法是低成本、快速的勘探方法，主要用于探测浅埋藏的，陡倾角的矿体和矿化带等。在地下水勘探中主要用来探测与地下水有关的垂直断裂和破碎带等。
技术指标：
l 灵敏度：0.1nT@1HZ
l 分辨率:0.01nT
l 精度:+/-0.2nT　　
l 量程:20,000—120,000nT
l 梯度容限:>7000nT/m
l 采样率: 每3到3600秒一个读数
l 工作温度:-40C—+60C
l 存储量32MB（读数的数量）　　
l 尺寸
　　　　主机：223×69×240mm
　　　　探头：170×71mm(圆柱体直径)
l 重量
　　　　主机：2.1kg
　　　　探头和杆：2.2kg
工作模式
l 流动站：根据配置选项可实现单点采样或连续采样（配置步行模式时）。
l 基  站：以3—60秒的间隔将时间、日期及读数存储
l 遥  控：用RS-232接口可进行遥控。（可选）
l 输入/输出：RS-232或用6针防潮接头模拟（随选）输出。
VLF选件
l 频率范围：15-30.0Khz
l 参数：坚向同相及异相分量为总场的%。水平场幅值的2个分量。
l 分辨率：总场的0.1%
标准配置
　　GSM-19TV主机，GEMlinkW软件，电池，背带，充电器，探头及电缆，甚低频传感器，RS-232电缆，探杆，操作手册及运输箱。
