JX14B1 数字式大型工具显微镜JX14B1 增强型影像测量仪

产品信息
类型光学显微镜品PaiJX14B1
型号JX14B1仪器放大倍数JX14B1
目镜放大倍数JX14B1物镜放大倍数JX14B1
重量JX14B1（g） 适用范围JX14B1
装箱数JX14B1

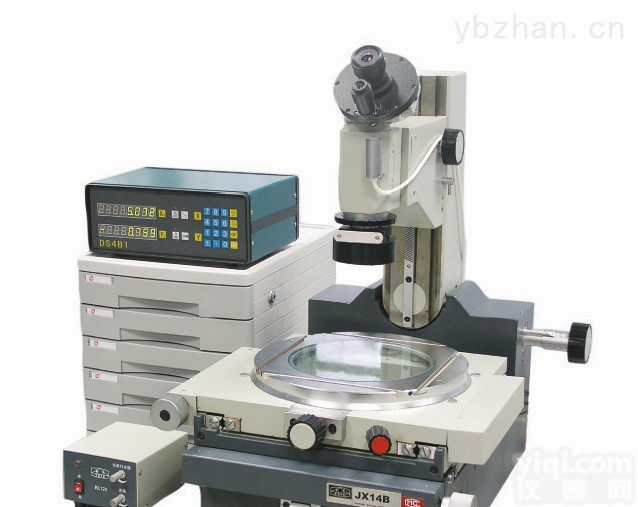

数字式大型工具显微镜JX14B1

数字式大型工具显微镜JX14B1一、用途能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的参数。适用于机器制造业、精密工具及模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所，对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。仪器的用途十分广泛，其典型测量对象有：1. 测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。2. 测量外螺纹（螺纹塞规、丝杠和蜗杆等）的中径、大径、小径、螺距、牙型半角。3. 测量齿轮滚刀的导程、齿形和牙型角。4. 测量钻模或孔板上孔的位置度，键槽的对称度等形位误差，仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。二、特点1. 采用光电数显技术，精密光栅尺作为XY轴测量元件，旋转工作台的角度以数显方式读出，实现了长度、角度全数字显示，读数直观，检测方便。2. 数显箱内置于底座前方，与主机浑然一体，系统简洁，操作方便。3. 主显微镜配有多种目镜和物镜，视场范围大，成像清晰。4. 主显微镜可左右偏摆，适用于螺旋状零件的测量。5. 透射、反射照明均采用LED发光二极管照明，发热量低，寿命长。6. 具有快速移动和微动装置，并可迅速切换。7. 带有顶针架，可测量轴类零件。8. 附件多，使用面广。三、 规格参数：1.坐标测量行程（mm）： X坐标: 150 Y坐标: 752.X、Y坐标测量分辨率： 0.0013.圆工作台测角分辨率： 1’4.仪器的准确度： （2+L/50）um5.测角目镜分度值： 1’6.圆工作台直径（mm）： Φ190（玻璃）Φ280（金属）7.显微镜立住角度倾斜范围：±12º8.顶针架夹持Z大直径和长度：Φ70mm 长190mm9.光学定位器Z小探测孔径：Φ5mm10.光学定位器Z大探测深度：15mm11.仪器承受工件Z大重量： 20Kg12. 仪器主机外形尺寸（mm）：720×460×60013.仪器主机总重:100Kg
物镜放大率总放大率工作距离(mm)视场范围（mm）
1×10×≈82≈Φ20
3×30×≈70≈Φ6.7
5×50×≈49≈Φ4
联系方式： MSN：：陈小姐欢迎来电洽谈！
