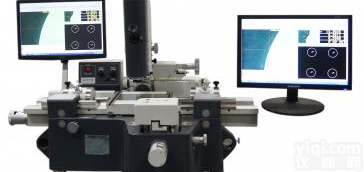

新天SINPO JX13B 新天SINPO工具显微镜

类型	万能工具显微镜	品Pai	新天SINPO
型号	新天SINPO JX13B

JX13B设备用途：JX13B万能工具显微镜是一种多用途的精密光学计量仪器，可用影象法和轴切法按直角坐标精确地测量零件的长度和角度，并可检查零件的形状，通过CAT2二维数据处理软件进行数据处理。本仪器尤其适用于测量螺纹的参数，测定成形刀具、样板的轮廓角度及形状。广泛用于机械制造业、工厂计量室、车间检定站、科研院所、计量检定所等部门。产品规格及技术参数规格：行程X方向：　　　　　　　　200mm行程Y方向：　　　　　　　　100mm测角目镜角度分划范围：　　0－360°主显微镜立柱倾斜范围：　　　±12°平工作台尺寸：260mm×270mm顶针间能容纳的Z大直径：　Ф100mm干涉狭缝旋转范围：　　　　　±90°外型尺寸：长×宽×高　　　　1300×1250×800mm仪器重量：450kg分度值：纵、横向分度值：　　　　　　0.2m测角目镜角度分度值：　　　　1′圆分度头角度分度值：　　　　1′主显微镜立柱倾斜角度分度值：30′圆工作台角度分度值：30″测量准确度[1＋L/100] μm其中：L：测量长度，单位为mm。随机标准配置的主要附件：物镜：1X，3X，5X，双象目镜、光学定位器、测角目镜、光学分度头、V型支架、顶针装置、平面工作台、测刀装置、定焦杆、条形压板组、变压器。CAT2二维数据处理全中文软件a.采集功能：采集元素类型、点、线、圆和圆孤b.构建功能：采集的点构造直线、圆和圆孤c.组合计算功能：1、“点”与“点”组合计算两点距及中点坐标2、“点与线”组合计算点线距3、“线与线求交”组合计算交点坐标及夹角4、“线与线求中”组合，给出两直线的中线信息5、“圆与圆”组合给出（相切、相交、相离）6、“圆与直线”组合给出（相切、相交、相离）d、形位公差分析处理功能：1、圆的圆度和圆弧圆度2、直线度测量3、同轴度测量4、对称度测量5、位置度测量6、螺纹测量7、坐标平移旋转8、极坐标变换9、信息编辑。
