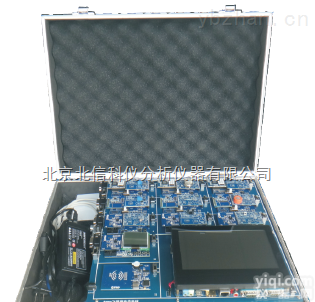

DL07-WLWWLTXSYX 物联网网络体系实验箱

物联网网络体系实验箱
型号：DL07-WLWWLTXSYX
物联网网络体系实验箱可满足物联网工程专业以下课程的实验开设-物联网工程导论、物联网通信技术、传感器原理及应用、传感网原理及应用、物联网数据处理、物联网中间件设计、嵌入式系统与设计、物联网控制原理与技术等。该实验箱包括种类丰富的感知层设备和网络层接入设备，采用Cortex-A8体系处理器的嵌入式开发板为数据网关，配合物联网工程信息平台所搭建的无线WiFi网络平台以及配套的应用软件学生可以直观的感受和学习到物联网所涉及的相关知识，为接下来的专业知识学习打下良好的基础。
产品优势与特点:
Ø 实验箱采用纯模块设计，单个传感器节点分为节点底板、射频模块和传感器模块三部分，其中射频模块和传感器模块采取可插拔方式，易维护升级;
Ø 传感器种类丰富，涵盖了电容式传感器、电阻式传感器、光敏传感器、气敏传感器等十余种不同种类的传感器;
Ø 在一个实验箱内完整的体现了物联网的三层结构-感知层、网络层和应用层。从硬件应用到软件设计，一步步引导学生了解整个物联网体系结构。针对不同专业的学生设计了不同的实验题目，包含内容丰富多彩;
Ø 完整详尽的实验指导书，并提供Linux和Windows两种平台下的应用程序源码供学生学习和二次开发;
主要参数
CPU：Samsung S5PV210,基于CortexTM-A8，主运行频率1GMHz
RAM内存：512M DDR2 RAM，32bit数据总线
FLASH存储：2GB MLC NAND Flash
SD存储卡：4GB，读写速度Z低4MB/秒
LCD：配7寸LCD(S700)，分辨率800480, 电容触摸，背光可调
串口：4路TTL电平，其中2路已转为RS232通信DB9接口
USB接口：3个USB HOST接口，1个USB Device接口
以太网接口：DM9000AEP以太网卡，带RJ45接口
音频输出（AC97）：3.5mm 绿色耳塞座；音频输入（AC97）：板载麦克风； 电视输出：RCA（黄色）
用户按键：8个， 用户LED：4个
CMOS摄像头接口：1个
SDIO2：20pin SDIO接口，用于接SD WiFi模块
miniPCIe接口：1个，可直接连接市面大部分miniPCIe 3G模块
系统资源：
Android 4.0
交叉编译器: arm-linux-gcc-4.5.1-v6-vfp
Bootloader Superboot & U-Boot-1.1.6
内核:Linux-3.0.8
文件系统:YAFFS2/CRAFS/NFS/UBIFS/
驱动程序看门狗驱动；RTC驱动；
4个LED驱动；
8个用户按键驱动；
SPI驱动；
I2C-EEPROM驱动；PWM控制蜂鸣器驱动；
ADC驱动(通道: AIN0)；
CPU本身所带触摸屏控制器驱动；
一线JZ触摸驱动；
LCD背光驱动, 支持127级可调；LCD驱动(4.3", 7"等): 支持旋转；USB Host驱动:（支持优盘，蓝牙等）；USB Device驱动（支持USB ADB）；
SD卡驱动；4个串口驱动；SD WiFi驱动；USB WiFi驱动（内核自带；
可支持更多型号USB无线网卡，更加完善）；
音频驱动(WM9714:支持录音和放音，ALSA接口）；
以太网络(DM9000)；多媒体驱动:（含视频硬解码，硬编码，CMOS摄像头,TV-OUT）；
USB转串口驱动；
3G驱动；2D/3D加速；
应用程序：3G拨号上网；
有线以太网图形界面设置；91助手；
记事本软件；
音量调节；
Music；
Google Map等
附送完整的ZIGBEE协议源代码，支持二次开发；附送开发平台IAR EMBEDDED WORKBENCH for MCS-51、TI公司的实用应用程序Packet Sniffer，Zigbee Sensor Monitor等
