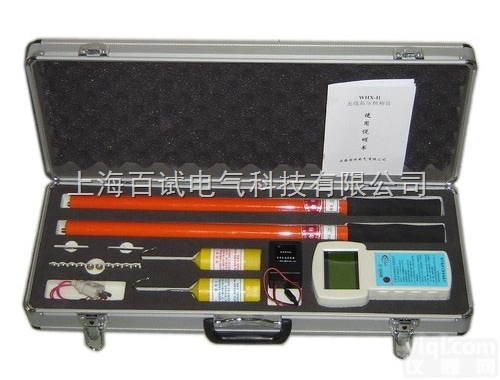

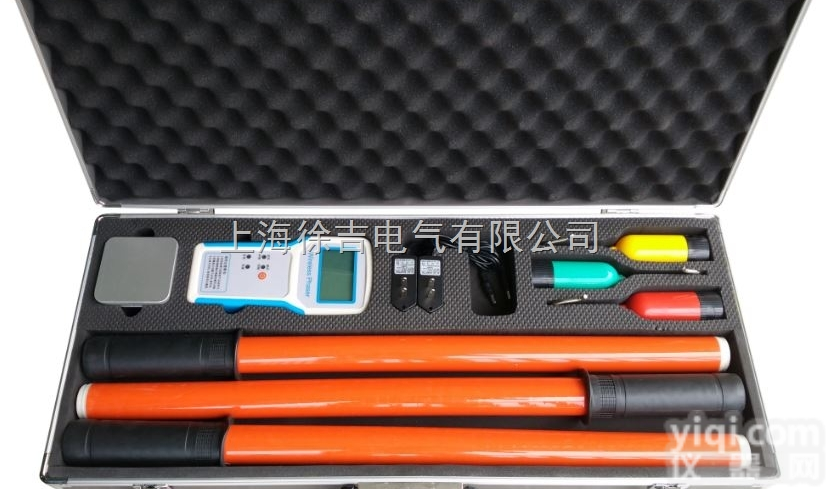

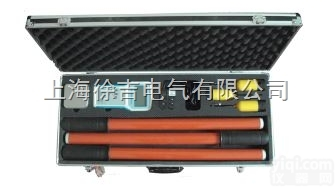

无线高低压核相仪 无线高低压核相仪

功 能

高低压无线语音核相、相位测试、相序判断、验电、频率测试等

电 源

探测器：7V～9VDC（内置大容量可充锂电池，7.4V/1000mAh，充满电连续工作40小时）

接收器：7V～9VDC（LR6、1.2V、6节大容量镍氢充电电池，总9000mAh，充满电连续工作40小时）

核相方式

接触式核相：400V以下线路可以接触导线核相

非接触式核相：400V以上线路可以将探测器挂钩逐渐靠近导线核相，无需直接接触高压导线

传输距离

无线传输，直线传输距离约80m

发射频率

433MHz、315MHz

核相电压

10V～550kV

相别定性

－20°～20°同相；100°～140°和220°～260°异相

精 度

无线高低压核相仪自校误差≤±3°；现场同相误差≤±7°；现场异相误差≤±12°

分 辨 率

1°

绝缘杆长度

φ28mm；缩态为600mm；伸态为3200mm

LCD

4.3寸；65K色彩屏；显示域98mm×57mm

相位指示

相量图和数字同时指示，清晰直观

探钩尺寸

φ5mm×D50mm

探针尺寸

φ5mm×L40mm

语音功能

具有“同相、异相、X信号正常、Y信号正常”等语音提示

验电提示

有电时，探测器发出“嘟-嘟-嘟-”提示音

数据接口

USB mini接口

数据存储

200组，按HOLD键保持数据并自动编号存储，存储已满显示“FULL”符号（掉电或更换电池不会丢失数据）

数据保持

按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持

数据查阅

按READ键可以进入数据查阅模式，再按箭头键翻阅数据

背 光

有，适合昏暗场所

显示速率

3次/秒

换 档

10V～550kV全自动换档核相

测试指示

测试时显示“测试中- - -”

自动关机

开机约15分钟后，仪表将自动关机

电池电压

无线高低压核相仪当电池电压低于6.5V时，电池电压低符号显示，提醒需要给电池充电或更换电池。

仪表质量

主机：700g（含电池）

探测器：200g×2（含电池）

绝缘杆：430g×2

总质量：6kg（含仪表箱和绝缘杆）

仪表尺寸

主机：长宽厚195mm×137mm×50mm

探测器：长宽厚145mm×58mm×50mm

仪表箱尺寸

长宽高：640mm×310mm×120mm

USB线长

USB数据线长1.5m

外界干扰

无特强电磁场；无433MHz、315MHz同频干扰

工作温湿度

-20℃～45℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

功 耗

探测器：20mA max；主机：200mA max

耐压等级

本绝缘杆的安全耐压等级为≤110kV, 对于高电压线路，必须采用非接触式核相，严禁直接接触高压导线，否则有电击的危险，造成人身伤害或设备损坏。

绝缘试验

绝缘杆：AC110kV/rms（完全拉伸两端之间）

主机、探测器：AC3700V/rms（外露金属与壳之间）

防护等级

IP63

安 规

符合GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC 61481-A2：2004；IEC 61243-1 ed.2:2003标准
