HC 水雨情监测一体站、一体式图像视频监测站、水位站、水文站一体站

一、系统介绍：

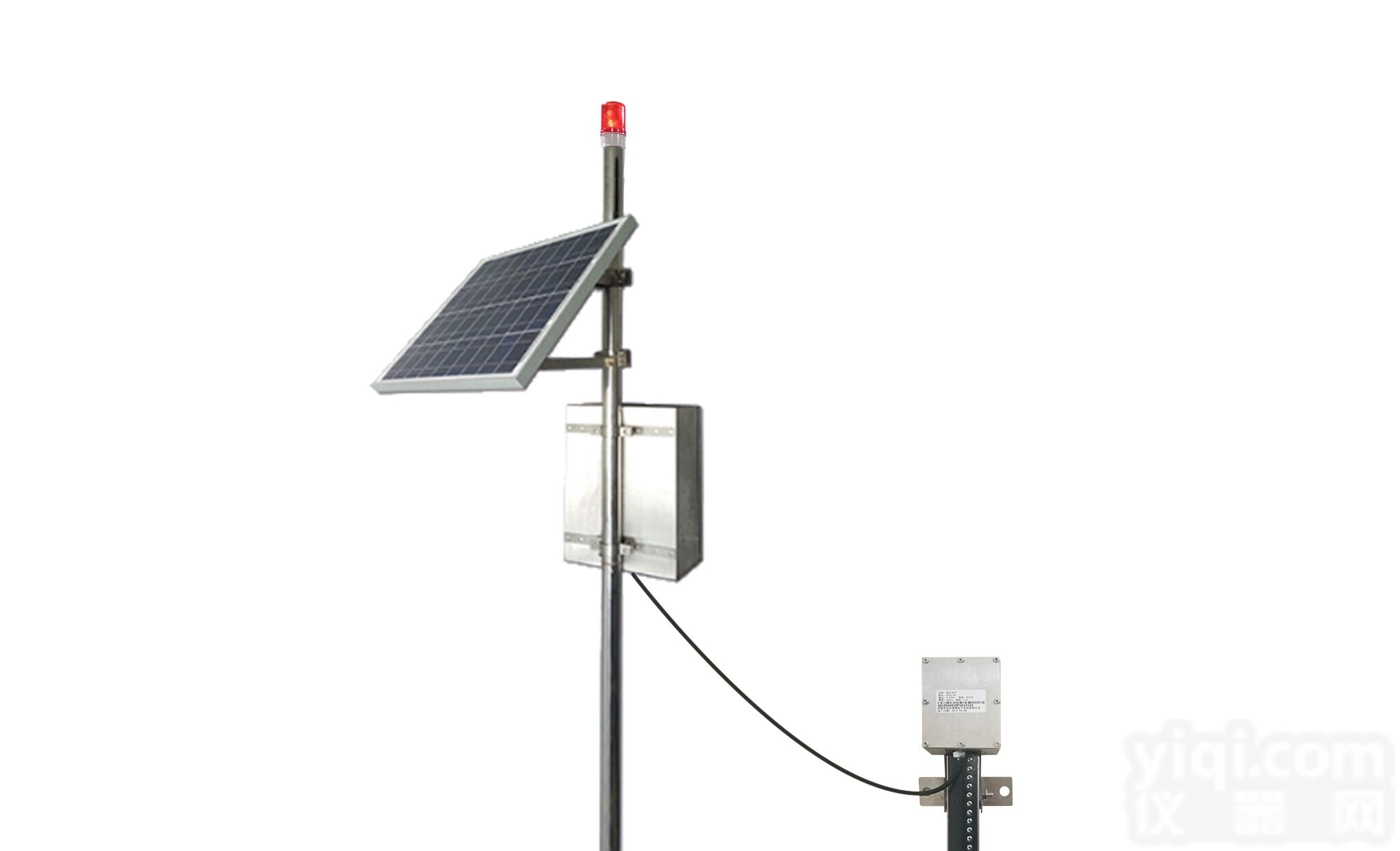

一杆式水雨情图像/视频监测站，指将雨量计、水位计、高清相机/球机、遥测终端机（内置DTU、太阳能充电控制器、防雷器）、太阳能电池板和蓄电池等全部设备安装在一根由镀锌钢管制成的立柱上，实时采集雨量、水位、图片/视频等监测数据，并能通过2G、3G、ADSL、卫星终端机和超短波数传电台将数据同时发往多个监测管理ZX，可广泛应用于中小型水库、山洪预警、中小河流监测等应用领域中。

二、产品特点：

便捷性：无需提前到每个工程现场作实地考察、勘探和预埋地基，现场安装简单方便，工程施工进度可达到每天完成1-2座监测站。

可靠性：所有设备在出厂前已完成安装调试，终端箱内采用母板结构，现场各种传感器的安装采用航空插头与母板插接，无需现场接线，充分保证工程质量。

经济性：统一设计，集中组装，标准化实施，大幅提升工程人员的工作效率与实施成本。

美观性：优化主体立杆和各设备的安装布局，隐藏全部引线，真正体现一杆式和一体化的设计理念，彰显专业本色。

三、监测效果展示：

四、配置选项：

设备	配置选项
雨量筒	翻斗式雨量计
水位计	气泡式水位
	雷达式水位计：量程
	图像（视频）
视频：高清网络球机
遥测终端机	基本型、S型、RF型、GR型、IC型
传输设备	2G/3G 无线通信模块
	北斗卫星终端机
	超短波数传电台
	网卡+路由器
防雷器	RTU内置
	外置独立模块
太阳能充电控制器	RTU内置
	外置独立模块
太阳能电池板	18V/20W 14~’
蓄电池	12V/20Ah 14~’
户外终端箱	700mm（高） X 550mm（宽）X 340mm（厚）
接地配件	镀锌角铁
	石墨接地极
一体化杆(含全套支架)	镀锌钢管, 规格为DN100 X 5米
后台管理软件	接收转发服务软件
	监测预警软件
