B301R系列气体回收车系列 B301R系列气体回收车系列

B301R系列气体回收车系列产品简介一、产品简介

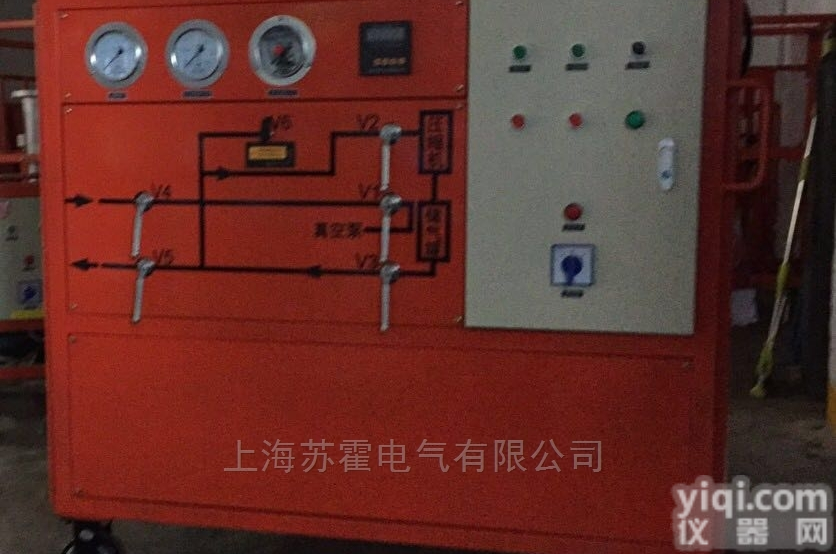

B301R-12Y、B301R-15Y、B301R-19Y型系列SF6气体回收车是公司专业技术人员，为电力系统量身打造一种轻型而实用的SF6回收装置，它是一种结构紧凑，操作简单，性能稳定，低压液化无油的SF6回收车，能够完成一台大型SF6回收装置所有功能，包括气体净化及干燥、抽真空再充压，回收等功能，还能把多个部分使用过的SF6气瓶余气合并成单瓶，回收气体时，保证气体损耗到Z低。当液化气充满或达到Z大允许压力时，系统将自动关闭，漏电保护，确保安全，是电力系统安装、检修理想产品，适用于任何高压电器产品。

B301R系列气体回收车系列产品别名

SF6回收车、SF6回收充气装置、SF6气体回收装置、SF6气体净化装置、SF6气体回收车、SF6回收装置、SF6气体维护车、大型回收车、小型回收车、气体回收车等

B301R系列气体回收车系列产品特性

二、特点与功能

1、回收SF6气体，液化储存或气态储存。

2、将储存的SF6气体回充到设备中。

3、对设备抽真空并测定真空度。

4、对回收的SF6气体过滤和干燥。

B301R系列气体回收车系列产品参数

三、技术参数

	型号	性能参数		B301R-12Y-18w		B301R-15Y-I		B301R-19Y-II
	品名				SF6气体回收车 液化或气态  立、卧式手推移动式
	SF6压缩机		6-12.2m3/h可选		10-18m3/h可选		15-22m3/h可选
	排气压力		2.5-5.0MPa		2.5-5.0MPa		2.5-5.0MPa
		进口无油可选		进口无油可选		进口无油可选
	真空泵		15-43m3/h可选		30-65m3/h可选		55-110m3/h可选
	极限真空Pa		6×10-2		6×10-2		6×10-2
		进口可选		进口可选		进口可选
	数显真空计		0.1-10.5Pa		0.1-10.5Pa		0.1-10.5Pa
	过滤器（颗粒）		<0.1μ		<0.1μ		<0.1μ
	油份		<5PPm		<5PPm		<4PPm
	干燥  水份		≤60PPmv		≤60PPmv		≤40PPmv
	酸值（HF）		≤0.2PPm/Wt		≤0.2PPm/Wt		≤0.2PPm/Wt
	空气		≤0.04%		≤0.04%		≤0.04%
	SF6气体纯度		≥98%		≥98%		≥98%
	制冷系统		法国MANEuRCP		法国MANEuRCP		法国MANEuRCP
	SF6贮气量		罐瓶（无限制）		罐瓶（无限制）		内存50kg灌SF6气瓶
	储气罐		选50-300kg		选50-300kg		选100-600kg
	回收速度		25-40kg/h		35-50kg/h		50-80kg/h
	SF6气瓶加热称重装置		选配		选配		选配
	SF6色谱仪微水仪		选配		选配		选配
	重量		89kg		138kg		220kg
	外型尺寸		680×680×1200		700×680×1200		680×1000×950

四、设备主要部件

1、压缩机：美国COMPLAND或美国CA-EWL系列

2、真空泵：德国莱宝，德国凯美特，R5-2XZ专用

3、无油真空泵：德国凯美特，SF6专用真空泵

4、过滤器：日本CKD或美国DOMINNIK

5、数显真空计ZDR-I型或GD881

6、阀门：SF6专用阀门或美国PARKER、德国DILO

7、压力表：意大利WIKA德国

8、电阀门：DDC-JQ25

9、安全阀：A21H

10、接头：美国PARKER、德国DILO

11、GX液化冷凝器：MEUIE法国主机

12、控制系统；PLC可选

13、可配钢瓶称重加热装置，计量重量。加热气化，调压回充

14、可外配50-300kg贮气罐或无限制装瓶
