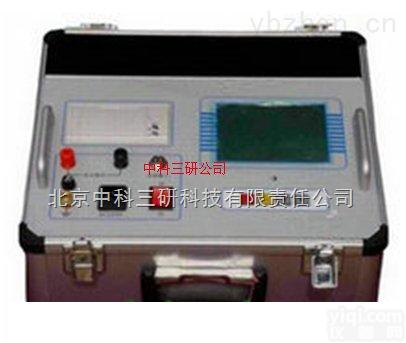

ST-2000B型配电网电容电流测试仪 ST-2000B型配电网电容电流测试仪

ST-2000B型配电网电容电流测试仪是针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的产品，该产品采用高精度 50mm钳型 CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。ST-2000B型配电网电容电流测试仪特点：

ST-2000B型配电网电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

1、测量工作量小；

2、快捷简便；

3、性能稳定；

4、测量准确；

5、故障检出率高。

ST-2000B型配电网电容电流测试仪参数：

电容量程：0.2μF ～ 2,000μF;

容量范围：5 ～ 20,000 kvar;

测量精度：±1.5%；分 辨 率： ±1.0%rdg;

电感量程：0.1mH ～ 999H

测量精度：±1.5%

电流量程：0～199.9mA～1.999A～1000A，

测量精度：±1.5%；

输出测量电压：26V/500VA；50Hz；

显 示 方 式：大屏幕液晶示屏,中文输出

高速热敏打印机

外 形/重 量 ：320×360×160 mm / 8 kg

工作条件：

a. 环境温度：0℃ ～ +40℃，相对湿度：≤90%

b. 电 源：AC 220V±10%；50Hz；

ST-2000B型配电网电容电流测试仪注意事项：

1、试验电压：不了解试品阻抗的情况下可以先用 2V试测，如果试验电流小于 1A可以改用 30V测量。

2、电流检测：钳形 CT夹到需要测量电流的部位。例如可以夹到连接电容的引线上而不一定是电容的套管。如果是测量总电流，也可以直接夹到电压引线上。

3、钳形 CT朝向：要求将电流钳的正面朝向红夹子（即 2V或20V）方向，此时仪器自动区分电容、电感或者电阻。

4、磁场干扰：建议钳型 CT远离仪器 1米以上。如果测量一个漏磁严重的电感，建议远离电感 1米以上。

5、低电感（感抗）和大电容：夹子应尽量靠近试品引出线端子。

6、测量过程：接线完毕启动测量电源。测量过程中，不要移动电压线，不要触摸或移动钳型 CT。
