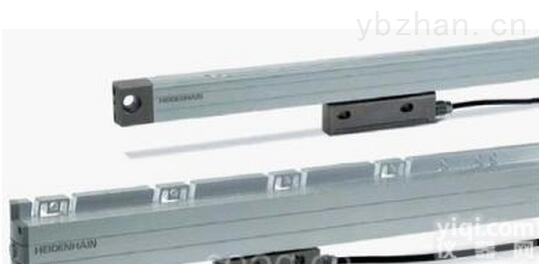

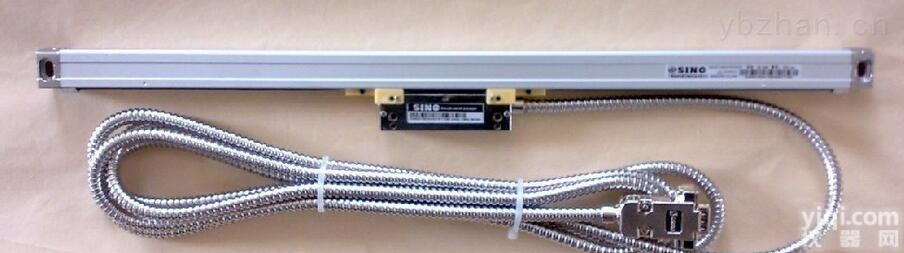

JSS-1L电子光栅尺 韩国东山JENIX数显光栅尺 一线供应商

济南千斗是韩国东山JENIX光栅产品在大陆的ZD贸易伙伴自成立以来在机械自动化和精密仪器领域一直致力于东山JENIX光栅数字显示装置在大陆的销售，新一代光栅数显装置，使光栅数显技术更趋于，同时正加大力度研究和开发更具有市场竞争力的新产品，为世界机床自动化事业做出应有的贡献。

构造和原理

1.主尺与分度尺相对移动时，产生出光线信号，再将光线信号变化转换成电流信号之后，经过电子电路产生高解能的信号。

2.JENIX光栅尺籍由光电子在线距0.02mm的原点记忆，提供输出信号给显示器, 包括光源有刻度的主尺及

分度尺和受光子素。

3.光栅尺的构造是由主尺与分度尺相对移动时波形条纹由光线接受，将光线变化转换成电子信号，实际上经过分割电路产生高解能的信号。

技术说明

精度:±0.004mm(20℃每1000mm)

栅距：0.02mm（对线/mm）

量程：100～3000mm(3000mm以上订做)

测量重复性：1-2个分辨率

参考零位：全量程任意位置

Z大速度：30m/min

输出信号：幅值5V，相位角差90°的方波，正弦波

Z小测量精度：±2μ/1m

测量系统对综合测量误差具有补偿功能

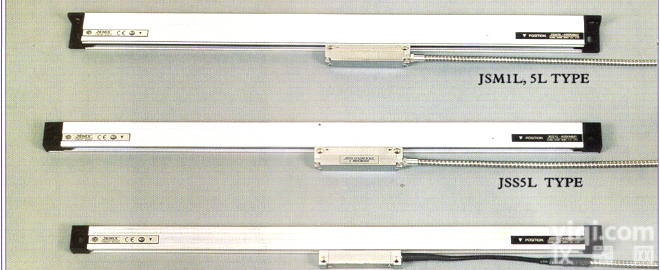

	型 号			JSM			JSS		备 考
		5L		1L		5L			1L
	分解能	5μm(0.005mm)	1μm(0.001mm)	5μm(0.005mm)	1μm(0.001mm)	*0ption: Extension Cable *选订品
	周 期		0.02mm		0.02mm			0.02mm		0.02mm
	测定长度		0-2000mm		0-2000mm			0-2000mm		0-2000mm
	测定方式						数 字 增 量 座 标
	输出波形		方 波		方波正弦波			方 波		方波正弦波
标准电缆长度		3M		3M			3M		3M
	使用温度		-5℃～45℃		-5℃～45℃			-5℃～45℃		-5℃～45℃
	直流电源		+5V		+5V			+5V		+5V
