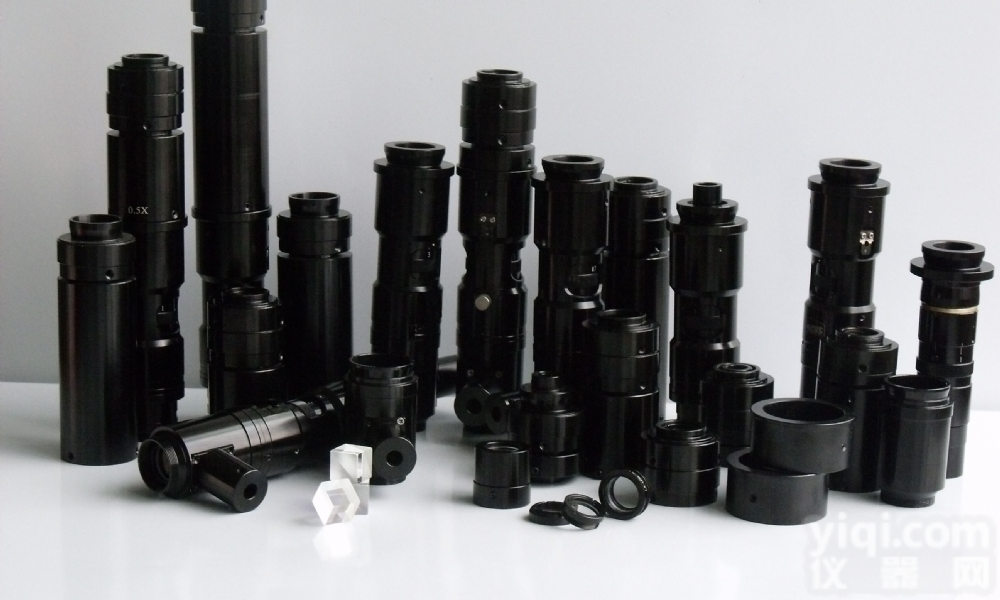

MAT 二次元镜头 桂光TL系列单筒显微镜 同轴光镜头

是否提供加工定制	是	类型	视频显微镜
品Pai	马仕德	型号	MAT
仪器放大倍数	7-45	物镜放大倍数	0.3-2
适用范围	工业，医学院校	装箱数	1

一、特点及用途MAT系列单筒显微镜是一种专门为CCD摄影系统设计的显微镜，能将微小物件成正像传送到监视器、电视和电脑，光学系统成像清晰、分辩率高，该系列产品外形美观、轻巧、操作简单、使用方便，可广泛用于半导体行业、光电行业影像测量、医药生物教育部门和科研领域。●畸变小●高分辨率●视场清晰范围大●色差小二、主要技术参数1、变倍比：1:62、物镜变倍范围：0.7X-4.5X3、工作距离：95(mm)4、调焦范围：60(mm)5、C型CCD接头，距离成像靶面17.53mm。6、可配接1/3"1/2"2/3"的CCD摄像机。7、配1/3"CCD摄像机，标准配置时视场范围：8.57-1.33mm。三、放大倍数的计算方法总放大倍数=物镜放大倍数*数字放大倍数物镜放大倍数=大物镜放大倍数*镜头放大倍数数字放大倍数=监视器尺寸*25.4/CCD靶面对角线尺寸大小CCD靶面对角线尺寸大小：1/3"为6mm1/2"为8mm2/3"为11mm例：0.7X-4.5X的标配主机配1/3"CCD摄像机配14"监视器数字放大倍数：14*25.4/6=59.3X总放大倍数：(0.7X-4.5X)*59.3=41.5X-266.9X那么照此配置，总的放大倍率就在41.5X到266.9X之间连续可调。四、MAT系列视场大小对照表(inmm)

大物镜

工作距离

CCD规格

0.5X接筒

0.67X接筒

1X接筒

2X接筒

5X接筒

None

0.35X-2.25X

0.47X-3.00X

0.7X-4.5X

1.40X-9.00X

MAT系列性能规格

系统组合 大物镜主镜头CCD接筒	工作距离	系统总放大倍		数值孔径		景深
		低放大 倍率	高放大 倍率	低倍	高倍	低倍景深	高倍景深

None主镜头0.5X	96	0.35X	2.25X	0.028	0.066	1.12	0.11
None主镜头0.67X	96	0.47X	3.00X	0.028	0.066	1.12	0.11
None主镜头1.0X	96	0.7X	4.5X	0.028	0.066	1.12	0.11
None主镜头2.0X	96	1.4X	9X	0.028	0.066	1.12	0.11
