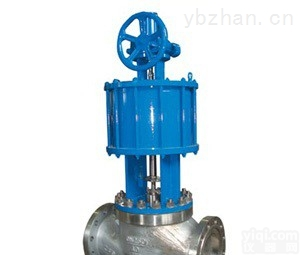

ZSNC 气动活塞切断阀

ZSNC气动活塞切断阀、上海气动活塞切断阀、ZSNC气动活塞切断阀价格。ZSNC气动活塞切断阀品质有保障，欢迎您来电咨询。
ZSP(N)C型气动活塞常温、中温切断阀，由气动活塞执行机构和切断阀组成。按阀芯密封面材料可分硬密封和软密封：按阀芯结构型式可分为单导向平板式和单导向平衡式。具有结构简单、动作可靠、严密切断、关开快速等特点。适用于无颗料状、无杂质的气体、液体介质，要求快速严密关闭、快速放空的自动控制系统中。
规格型号

类别	常温型 硬密封	常温型 软密封	中温型 硬密封	常温型硬密 封带手轮	常温型软密封带手轮	中温型硬密封带手轮
型 号	ZSP(N)C1-（16/64）B K	ZSP(N)C2-（16/64）B K	ZSP(N)C1-（40/64）B KG	ZSPC1-（16/64）B K	ZSPC2-（16/64）B K	ZSPC1-（40/64）B K
规格	DN20-200

主要技术参数：

公称压力mm	20	25	40		50	65	80	100	150		200
阀座直径mm	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	6.5	10	15	25	40	65	100	125	260	350	540
公称压力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快开
介质温度℃	软密封：-40~150（常温型）；硬密封：-40~200（常温型）、-40~450（中温型）
法兰尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
阀体材质	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
阀座、阀芯材质	1Cr18NI9；0Cr18Ni12Mo2Ti
上阀盖型式	普通式（常温型）；热片式（中温型）

注可提供GB、ANSI、JP、JIS、DIN等法兰结构型式，法兰距离可根据用户需要确定。
性能指标

公称压力mm		20	25	40		50	65	80	100	150		200
阀座直径mm		20	25	32	40	50	65	80	100	125	150	200
软密封泄漏量	水试 △P=△Pmax mlmin	0
	气试 △P=0.35MPa 气泡数/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水试MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	气试 △P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切断时间S		0.5		1			1.5		2	3		4
额定行程偏差%		±6

订货须知:
1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
