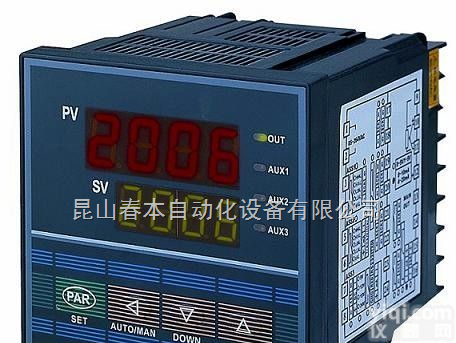

LU-908M智能手动操作器 LU-908M智能手动操作器

一、概述
LU-908M智能手动操作器采用当先进的ATMEL单片微机作主机，减少了外围部件。通过采用模块化结构及EMIYZ等技术，进一步提高了仪表的可靠性。
LU-908M智能手动操作器自动接受系统（或调节仪）的给定信号和阀位反馈信号，根据二者的偏差进行调节，输出相应的控制信号（继电器正转、反转），可省去伺服放大器直接驱动执行机构。
LU-908M智能手动操作器具有一路模拟量控制输出，它接收系统（调节仪）的模拟量输入信号，直接换算为其它的模拟量信号给控制对象。输入信号与输出信号可为不同的模拟信号，如输入为0-5V输出为4-20mA。
LU-908M智能手动操作器采用双四位LED数码管显示，并通过光柱显示阀位或输出量。它具有手动/自动无扰动切换功能，带手动/自动状态输出，带阀位跟踪输出及调节仪事件输入，具有硬手操功能。
二、主要技术指标
°基本误差：±（0.2%F.S+1）个字
°分辩力：1、0.1
°显示：双四位LED数码管+光柱显示
°输入规格：
        0-10mA、4-20mA
        0-5V、1-5V
°输出模块规格：
        J1：继电器输出（3A常开+常闭）
        J2：主继电器输出（0.8A常开）
        T：固态继电器触发输出（12V/40mA）
        I1：控制电流输出（0-10mA 4-20mA）
        V1：DC12V/50mA馈电输出
        V2：DC24V/50mA馈电输出
        R：RS232通讯接口
        S：RS485通讯接口
°热电偶冷端补偿误差：±1℃
°断偶或超量程：显示符号Sb
°采样周期：0.8秒
°电源电压：85-264VAC
°功耗：4W
三、外形及开口尺寸(宽×高×深) 单位：mm
A型：96×96×105 开口：92×92
B型：48×96×105 开口：45×92
C型：96×48×105 开口：92×45
D型：160×80×105 开口：152×76
E型：80×160×105 开口：76×152
F型：72×72×105 开口：68×68
