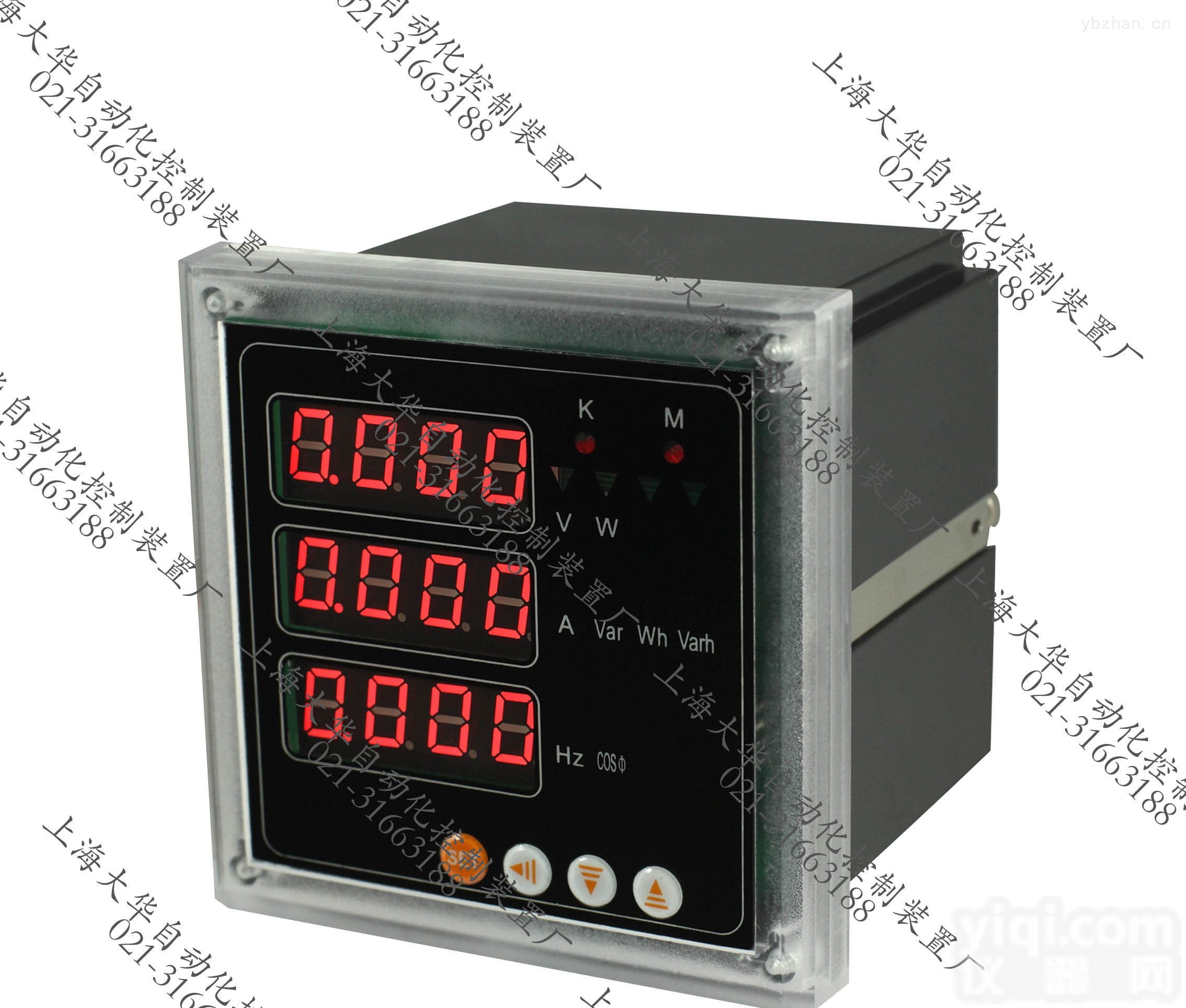

DH194E 单相多功能电力仪表

技术支持：张工
一、
单相多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的多功能智能电力仪表，能够完成单相电参量测量(电压、电流、有功功率、无功功率、视在功率、功率因数、频率等)、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度0.5级，实现LCD或LED现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RTU通讯协议。
扩展功能供选配：2路继电器输出(可作为本地电参量报警或远程遥控输出)、2路开关量输入。
二、技术参数

参数			性能
信号输入	电压	量程	AC220V/600V
		过载	持续:1.2倍，瞬时:2倍/1S
		功耗	＜0.3VA
		阻抗	＞380KΩ
		精度	RSM测量，精度0.2级
	电流	量程	AC/1A
		过载	持续:1.2倍，瞬时:10倍/5S
		功耗	＜0.4VA
		阻抗	＜15mΩ
		精度	RSM测量，精度0.2级
	频率		45-65HZ，精度±0.02HZ
	功率		有功功率0.5级、无功功率1级、功率因数0.5级
	电能		有功电能0.5级、无功电能1级
输出模块	电能脉冲输出		无源光耦集电极开路输出，脉冲常数3600
	通讯		RS485通讯接口，MODBUS-RTU协议，通讯波特率1200~19200
	开关量输出(选配)		2路继电器输出，触点容量AC250V/3A，DC30V/3A
	开关量输入(选配)		2路无源干节点输入
辅助电源			AC/DC85-265V、AC380V±5%，＜5VA
显示			FSTN LCD或LED显示
环境			工作温度:-10-55℃，储存温度:-20-85℃
安全			绝缘:信号、电源、输出端子对壳电阻＞5MΩ 耐压:信号输入、电源、输出间＞2KV

三、安装与接线
3．1 仪表尺寸

外型代号	外型尺寸 (mm)	开孔尺寸 (mm)	Z小安装距离		深度 (mm)
			水平(mm)	垂直(mm)
42	120×120	111×111	120	120	80
96	96×96	91×91	96	96	80
80	80×80	76×76	80	80	80
72	72×72	67×67	72	72	95

3．2 安装方法
       (1) 在固定配电柜开开孔尺寸大小的孔；
       (2) 取出仪表，松开螺丝，取下固定支架；
       (3) 仪表由前插入安装孔；
       (4) 插入仪表固定支架，并拧紧螺丝固定仪表。
3．3 命名方式         DH94E-①S②-DO③-DI④
① 仪表面板尺寸大小代号：120120面板为2；96X96面板为9；8080面板为3；72X72面板为A。
② 显示类型代号：LED数码管显示为1；LCD液晶显示为Y1。
③ 带开关量输出指示：指示带开关量输出的路数，无此功能为空，例如带2路开关量输出为DO2。
④ 带开关量输入指示：指示带开关量输入的路数，无此功能为空，例如带2路开关量输入为DI2。
    举例：要求LCD显示的单相多功能电力仪表，面板为96X96，带2路开关量输出，2路开关量输出。型号为：DH194E-9SY1-DO2-DI2.
