美国泰克 P5210A 高压差分探头

产品信息
美国泰克 P5210A 高压差分探头
美国泰克 P5210A 高压差分探头
美国泰克 P5210A 高压差分探头
DC-50MHz，TEKPROBE，1000X/100X，5600V
P5210A拥有Z大的差分动态范围能力，用户可以安全地测量高达±6000 V的电压。THDP0100支持的带宽高达100 MHz，转换速率高达2500 V/ns，增益为1/1000。这些探头随附两种尺寸的钩式端部，还配有超范围可视音频指示器，当用户超出探头的线性范围时向他们发出警告。
P52xxA系列探头配有泰克TekProbe®接口，用于将刻度信息传输到示波器。若示波器配有TekProbe®接口或者使用了1103TekProbe®电源，均可以直接连接这些示波器。


P5210A特性和优点



带宽高达200 MHz



高达6000 V差分电压（直流+峰值交流）



高达2300 V共模电压(RMS)



超范围指示器



通过安全认证



可切换衰减



可切换带宽限制



P5210A应用



浮动测量



开关电源设计



电机驱动设计



电子镇流器设计



CRT显示器设计



电力转换器的设计和维修



电源设备评估

P5200A插图3

美国泰克P5210A高压差分探头主要技术参数


特点



P5200A



P5202A



P520



P5210A



衰减



50X/500X



20X/200X



50X/500X



100X/1000X



差分电压



500X：±1,300 V



50X：±130 V



200X：±640 V



20X：±64 V



500X：±1,300 V



50X：±130 V



1000X：±5,600 V



100X：±560 V



共模电压



±1,300 V



±640 V



±1,300 V



±5,600 V


Z大输入对地电压


1,000 V CAT II


450 V CAT l



300 V CAT ll


1,000 V CAT II


2,300 V CAT l



1,000 V CAT III



带宽



50 MHz



100 MHz



100 MHz



50 MHz



差分输入阻抗



10 M??，2 pF



5 M??，2 pF



10 M??，2 pF



40 M??，2.5 pF


各输入与接地之间的输入阻抗


5 M??，4 pF


2.5 M??，4 pF


5 M??，4 pF


20 M??，5 pF



典型的共模YZ比



直流：> 80 dB



100 kHz：> 60 dB



3.2 MHz：> 30 dB



50 MHz：> 26 dB



直流：> 80 dB



100 kHz：> 60 dB



3.2 MHz：> 40 dB



50 MHz：> 30 dB


电缆长度



1.8米


美国泰克P5210A高压差分探头订购信息
P5200A、P5202A和P520高压差分探头。
附件：2个钩夹(AC280-FL)、2个钳夹(AC283-FL)、2个鳄鱼夹(AC285-FL)和2根加长电缆(196-3523-00)。
注意：订购时请说明电源线选件。
探头和附件降额表（共模，相对于地，使用了P52xxA系列探头时）


附件



说明



TMDP0200 / P5202A



450 V CAT I



300 V CAT II



THDP0200 / P5200A / P520



1,000 V CAT II



600 V CAT III



THDP0100 / P5210A



2,300 V CAT I



1,000 V CAT III


196-3523-00


2根加长线（1.5米）



2,300 V CAT I



1,000 V CAT III


标配



450 V CAT I



300 V CAT II


标配



1,000 V CAT II



600 V CAT III


标配



2,300 V CAT I



1,000 V CAT III


AC280-FL


2个钩夹



1,000 V CAT III



600 V CAT IV


标配



450 V CAT I



300 V CAT II


标配



1,000 V CAT II



600 V CAT III


可选



1,000 V CAT I



1,000 V CAT III


AC283-FL


2个钳夹



1,000 V CAT III



600 V CAT IV


标配



450 V CAT I



300 V CAT II


标配



1,000 V CAT II



600 V CAT III


可选



1,000 V CAT I



1,000 V CAT III


AC285-FL


2个鳄鱼夹



1,000 V CAT III



600 V CAT IV


标配



450 V CAT I



300 V CAT II


标配



1,000 V CAT II



600 V CAT III


可选



1,000 V CAT I



1,000 V CAT III


020-3070-00


钩夹套件



2,300 V CAT I



1,000 V CAT II


可选



450 V CAT I



300 V CAT II


可选



1,000 V CAT II



600 V CAT II


标配



2,300 V CAT I



1,000 V CAT II


TP175-FL


2根测试线



1,000 V CAT III



600 V CAT IV


标配(TMDP0200)



550 V CAT I



300 V CAT III


标配(THDP0200)



1,000 V CAT II



600 V CAT III


选配



2,300 V CAT I



1,000 V CAT III


美国泰克P5210A高压差分探头服务选项


选项



说明


选项C3


校准服务3年


选项C5


校准服务5年


选项D1


校准数据报告


选项D3


校准数据报告3年（含选项C3）


选项D5


校准数据报告5年（含选项C5）


选项R3


维修服务3年


选项R5


维修服务5年


选项SILV200


标准保修延长至5年

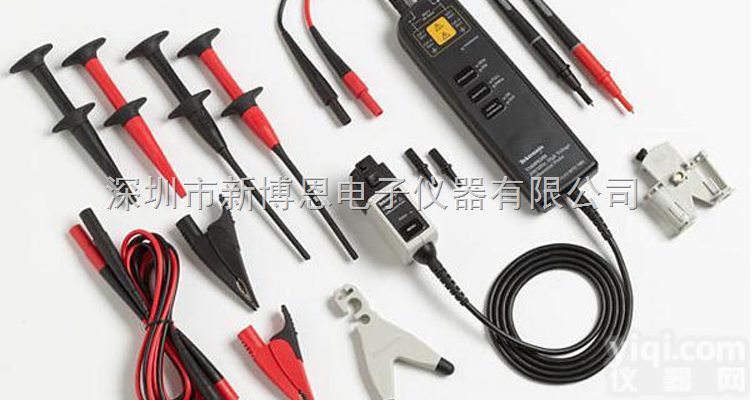

P5210A产品图片
信息声明：本产品供应信息由仪器网为您整合，供应商为（深圳市乐买宜电子有限公司），内容包括 （ 美国泰克 P5210A 高压差分探头）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ 美国泰克 P5210A 高压差分探头）的信息，请直接联系供应商，给供应商留言！
