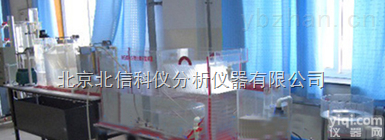

DL08-G161 油田废水生物处理实验装置

号

技术指标名称

技术指标响应值

1

工作条件

常温常压下运行，电源电压：AC220V

2

实验目的

1、了解油田废水中常用的单元操作技术

2、掌握由这些单元操作组成的处理流程

3、观察废水、污泥和油在处理过程中的举动

4、通过对某种含油废水进行实际处理实验来

取定其设计参数与处理结果的分析。

3

实验流程

配水箱、沉砂池、加药混凝、隔油池、

浮选池、曝气池、二沉池、快滤池、活

性炭吸附、排放

4

产品特点

为连续运行的实验装置，主要采用油田废

水处理中的沉砂池、隔油池、浮选池、曝

气池、二沉池、快滤池等技术工艺。有机

玻璃制作，具有良好的可视性，能清楚地

了解工业废水的整套处理流程。

5

6

产品规格与附件

装置的组成有：配水箱、沉砂池、加药

混凝、隔油池、浮选池、曝气池、二沉

池、快滤池、活性炭吸附等。配套设备

有：

（1） 水泵：废水提升泵1台，加药泵1台，反冲洗泵1台

（2） 污水配水箱1个

（3） 反冲洗水箱1个；

（4） 加药箱1个；

（5） 电气浮极板1套

（6） 可控硅直流调节电源1套

（7） 曝气池用静音充氧泵1台；

（8） 加药混凝用搅拌装置1套；

（9） 陶瓷微孔曝气器1套

（10）    废水流量测定用转子流量计1台；

（11）    加药流量测定用转子流量计1台；

（12）    曝气池曝气流量测定用转子流量计1台；

（13）    反冲洗流量测定用转子流量计1台

（14）    自动反冲洗装置1套

（15）    可编程序控制器1套；

（16）    活性炭填料、滤池滤料若干

（17）    金属电气控制箱1台

（18）    漏电保护开关1套

（19）    电源电压表1个

（20）    按钮开关若干

（21）    不锈钢台架1套；

（22）    连接的管道阀门等若干。
