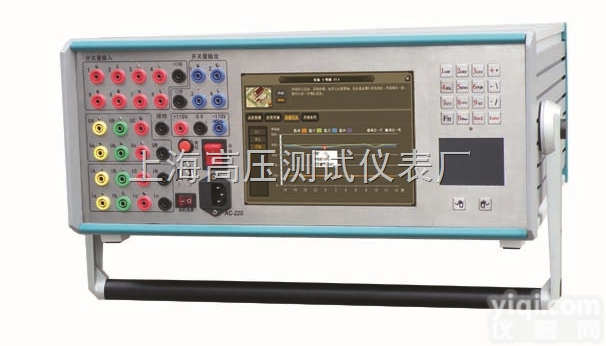

微机继电保护测试系统 微机继电保护测试系统

微机继电保护测试系统简单介绍：
微机型继电保护测试系统是近十年来发展起来的一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。所以，微机继电保护测试仪，必将成为现代继电保护工作人员的必不可少的试验工具。 　　现代微机型继电保护测试系统可分为两种形式，一种是采用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是微机型继电保护测试系统的发展方向。
微机继电保护测试系统产品优势：
1、精度：0.2%，工控机（三相），4U3I,微机继电保护装置全套试验
2、双操作模式（单机操作 + 外接电脑，两种方式功能完全一致），内置全中文Windows平台操作软件
3、8.4寸大屏幕高分辨力彩色TFT液晶显示屏，双USB接口， 8路开入，4对开出量
上海胜绪电气微机继电保护测试系统服务与支持：
1、仪器一年内凡质量问题由我公司免费维修,但用户不能自行拆机。
2、仪器使用超过一年，我公司负责长期维修，适当收取材料费。
3、若仪器出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成自损我公司不负责任。
微机继电保护测试系统技术指标:

电 流 输 出	交 流	相电流输出（有效值）：0～40A / 每相
		三并电流输出（有效值）：0～120A
		相电流长时间允许工作值（有效值）：10A / 每相
		相电流Z大输出功率 ：420VA
		三并电流Z大输出时Z大输出功率 ：900VA
		三并电流Z大输出时允许工作时间 ：10s
		频率范围（基波）：20～1000Hz
	直 流	相电流输出：0～±10A / 每相
		Z大输出负载电压：20V
电 压 输 出	交 流	相电压输出（有效值）：0～120V
		线电压输出（有效值）：0～240V
		相电压/线电压输出功率：80VA/100VA
		频率范围（基波）：20～1000Hz
		谐波次数：1～20次
	直 流	相电压输出幅值：0～±160V
		线电压输出幅值：0～±320V
		相电压/线电压输出功率：70VA / 140VA
8路开关量输入	空接点：1～20mA，24V
	电位接点输入：“0”：0～+6V；
	“1”：+11v～+250V
4对开关量输出	空接点接点 DC：220V／0.2A；AC：220V／0.
时间测量	测量范围：0.1ms～9999s
电源电压	允许范围：AC 220V±10%，50／60Hz
环境温度	允许范围：-10℃～+50℃
体积重量	体积：430×340×200mm3； 重量：20kg
