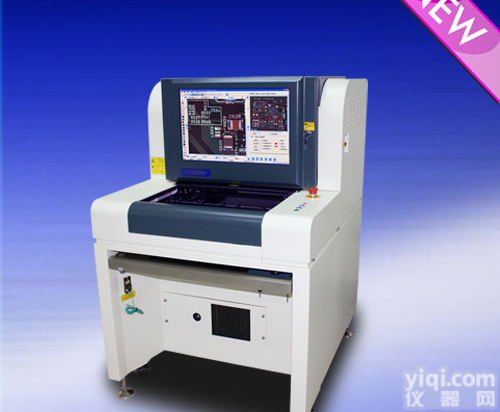

MT-8000 供用自动光学检测仪AOI（在线）
- 产地：广东 深圳市
- 供应商：深圳市系新科技有限公司
- 供应商报价： 电议
- 标签：供用自动光学检测仪AOI（在线）,供用自动光学检测仪AOI（在线）价格,供用自动光学检测仪AOI（在线）厂家
产品库
| 品Pai | METO | 型号 | MT-8000 |
| 外形尺寸 | 955x1220x1400（不含警示灯，警示灯高度：550mm）（mm） | 用途 | 用于检测PCB板缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊 |
1、AOI原理: 运用现代光学原理及数字摄像技术对被检测物体进行实时拍摄，通过计算机和专用软件对拍摄图像进行分析处理，自动生成检测结果。2、AOI作用：AOI有效检测率：99%以上（人工检测率：70%左右）； 减少人工：2-4人/生产线，检测效率高； 通过SPC功能可准确无误的统计工艺缺陷，可有效管控； 稳定性远远高于人工，长期使用，综合成本可明显降低； 可提升公司综合实力，有效提高公司整体竞争力。3、盟拓AOI优势：1）盟拓可检项目：缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等。2）强大的软件功能◆彩色图像学习、统计分析 ◆字符自动识别（OCR） ◆颜色距离分析◆IC桥接分析 ◆黑白比重分析 ◆亮度分析◆相似度分析 ◆非线性颜色分析 ◆SPC统计功能◆CAD数据功能 ◆激光打标 ◆Barcode扫描◆操作级别管理 ◆底面自动识别检测 ◆多拼板检测◆多机互联 ◆自建标准图库 ◆离线编程3）精密的机械结构设计◆高刚性机座，机械ZX合理，运行时振动小，外观美观大方 ◆进口精密的丝杆导轨、线轨 ◆精密自动夹具，装卸PCB方便快捷 ◆精湛的装配技艺，确保整机的使用稳定、长寿命。4）、稳定的电气控制◆“三菱”伺服驱动系统，稳定成熟 ◆LS成熟稳定的运动控制 ◆EPIX先进的图像拍摄和处理技术 ◆ASUS高配置、超稳定的品Pai电脑 ◆OMRON稳定的各种电器件，使用寿命长 ◆LAAP高柔拖链电缆，使用寿命可达500-800万次 ◆ENBO高灵敏光幕保护 ◆电路稳定，易维护，安全。5）、科学的光源设计◆飞利浦发光二极管 ◆整体加工工艺，确保光源光照角度的准确性 ◆严格的亮度检测 ◆严格的老化测试，保证使用寿命达5万小时 ◆科学利用三色光原理，可使元件在不同角度呈现出本体和焊锡的不同颜色，以达到准确的检测目的技术参数： | |||||
检测 系统 | 检测项目 | 缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等 | |||
检测元件 | 01005Chip元件、IC脚（0.3mm pitch）、波峰焊点 | ||||
检测方法 | 彩色图像统计分析、字符识别（OCR）、IC桥接分析、颜色分析、相似性分析、黑白比重分析、亮度分析、非线性颜色分析 | ||||
光学 系统 | 摄像机 | 彩色高清快速CCD相机分辨率：10μm FOV: 20*20mm 图像处理速度:≤10ms/Chip(0201)≤120ms/FOV | |||
光源 | RGB阶梯多角度LED组合光源，高亮度，使用寿命：3-5万小时 | ||||
光幕 | 自动保护装置，响应时间：≤5ms | ||||
软件 功能 | 可扩展功能 | 操作级别管理、CAD数据功能、双面自动识别检测、跳跃测试、公共数据库、离线编程系统、手持式条码自动识别、SPC统计功能 | |||
检测速度 编程时间 | 检测速度：120点/秒编程时间：1-1.5小时/1000点，建立标准数据库后可低于：30分钟/1000点 NG检出率>99%误报率<5000PPM（重复精度<3个）漏报率<10PPM | ||||
MARK点 | 可设定2个Mark点，支持拼板多Mark点，识别速度：0.5秒/个 | ||||
电脑 | 奔腾双核2.0G DDRⅡ2G 250G硬盘 22″宽屏液晶 | ||||
机械 系统 | PCB厚度 | 0.3-5.0mm (PCB弯曲度：≤5mm) | |||
元件高度 | 上60mm下60mm（特殊高度可定制） | ||||
驱动设备 | 交流伺服电机 | ||||
运动速度 | Max.700mm/S | ||||
定位精度 | ≤8μm | ||||
PCB尺寸 | 运输高度：900±2mm ，PCB板尺寸：25x25mm~380x400mm，导轨自动调宽 | ||||
整机 参数 | 电源 | AC220V /50Hz/ 10000W UPS/1000W不间断供电 | |||
气源 | Max.0.3MPa | ||||
整机尺寸 | 955x1220x1400mm（不含警示灯，警示灯高度：550mm） | ||||
重量 | 1000KG | ||||
序号 | 部件名称 | 品Pai | 产地 |
01 | 丝杆、导轨 | HI-WING上银 | 台湾 |
02 | 伺服马达 | 三菱 | 日本 |
03 | 运动控制卡 | 雷泰 | 美国 |
04 | 工业相机 | EPIX | 美国 |
05 | 专用镜头 | U-tron | 日本 |
06 | 工业电脑 | 华硕 | 台湾 |
07 | 按钮、开关 | APT-西门子 | 德国 |
08 | LED光源 | 飞利浦（盟拓定制） | 荷兰 |
09 | 光幕 | ENBO | 台湾 |
10 | 限位、光电开关 | 欧姆龙 | 日本 |
