XJ系列压紧式接地线操作棒 XJ系列压紧式接地线操作棒

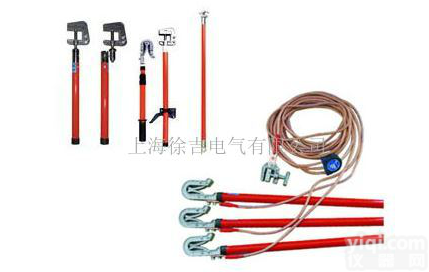

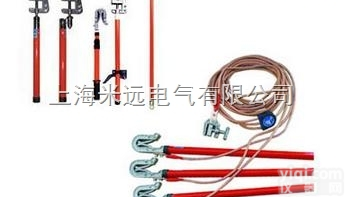

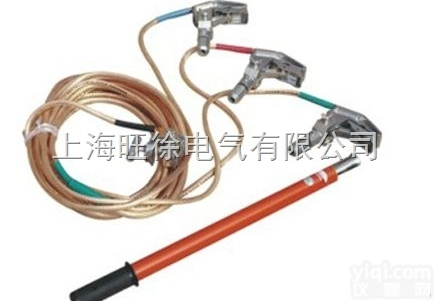

XJ-10A型10KV变电母排式短路接地线
型号:XJ-10A型10KV(户外母排)
类别:三相合相式
线长:1M×3根+3.5M(16m㎡)
棒长:0.3M×3根(Φ23mm3240)
铝排型平口接电夹接地夹1个上海胜绪电气有限公司 ，是一家专业生产 销售电力器材的厂家。 主要产品有：XJ-10A型10KV变电母排式短路接地线，绝缘梯、绝缘胶板、绝缘高低凳、接地线、验电器、信号发生器、拉闸杆、安全围栏、除冰工具等。
技术指标：
   1、使用环境条件：
   （1）环境温度：-25℃~+55℃
   （2）相对温度：≤90％
   （3）使用场合：户内和户外无雨天气
   2、接地操作棒尺寸（表一）

各种不同电压等级设备名称	绝缘部分长度（mm）	握手部分长度（mm）	总长度 (mm)
10KV以下电气设备	根据工作方便不作规定
10KV设备及输电线路	700	300	1000
35KV设备及输电线路	900	600	1500
63KV设备及输电线路	1000	600	1600
110 KV设备及输电线路	1300	700	2000
220 KV设备及输电线路	2100	900	3000
330 KV设备及输电线路	3000	1100	4100
500 KV设备及输电线路	4100	1400	5500
220-500 KV输电线路绝缘架空地线上	700	300	1000
试验室及试验设备接地	700	300	1000

XJ-10A型10KV变电母排式短路接地线使用和维护说明：
   1、要按安全工作规程要求正确选择短路接地线悬挂数量，正确选择悬挂地点，正确使用短路接地线。
   2、平口螺旋压紧式短路接地线的选择应能承受悬挂电的Z大短路电流，其额定短路电流值不得小于悬挂电的Z大故障电流，当不解除除重合闸时，还应考虑二次短路电流冲短路电流冲击对短路接地线额定短路电流值的 影响。
  3、短路接地线的长度应适合设备尺寸和固定接地点的距离，其额定短路电流平方和额定时间求积值不小于故障电流平方和故障时间的乘积值。如接地线的长度小于连接点距离的1.2倍，可导致比型式试验时更严重的应力过长则使短路时工作现过高和接地线强烈摆动。
  4、根据方便悬挂短路接地线的要求选择线夹的型式。接地操作棒的选择应和悬挂点的系统额定电压一致，在悬挂短路接地线时应保证工作人员，接地线和带电设备保持必要的安全距离。在末挂妥接地线前工作的人员应和待接地导线保持一定安全距离。
  5、使用平口螺旋压紧式短路接地线前，经验电确认已停电，设备上无电压后才能进行。先将接地夹连接到接地网上，然后操作棒分别将导线端线夹夹紧。在设备导线上拆除段路线接地线顺序和上诉相反。
