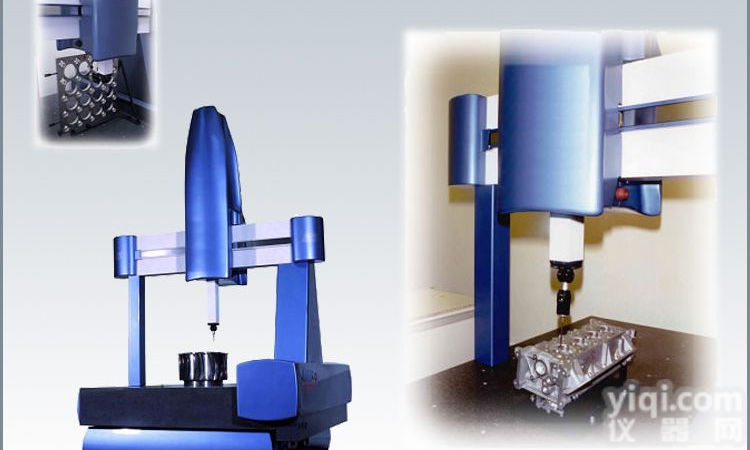

MS200-68高精度三维光学影像测量仪[美国
- 产地：上海
- 供应商：上海大知闲经贸发展有限公司
- 供应商报价： 电议
- 标签：MS200-68高精度三维光学影像测量仪[美国,MS200-68高精度三维光学影像测量仪[美国价格,MS200-68高精度三维光学影像测量仪[美国厂家
产品库
| JZ测控－精密准确的影像测量 ?提升了量测效率；提高了检测精度和数据准确度，更先进的功能快速地提供待测工件之所有准确尺寸及坐标关系。 ?完善的两维、三维手动和电动控制系统，满足客户各种选择和需要。 ?及完善的2.5D几何量测功能和CNC自动控制功能，可用鼠标代替操纵杆控制工作台，提高操作人员使用及操作上的方便性。 ?通过高清晰度光学显微镜和高分辨率CCD系统，截取被测物之影像并放大显示，还配有再次放大视窗，操作人员可以方便快捷地对工作进行准确地测量，同时获得量测数据，并可将影像直接以bmpjpeg......等各式存盘，方便通过电子邮件的传输直接与客户交流。 ?适用本系统是产品质量的保证，有效提高企业更高、更准、更先进的要求。 完善和全面的测量软件 ?适用于提高批量或复杂尺寸之工件检测效率；强调快速、JZ、品质保证。 ?提供影像截取、对比、校证、补偿、自动寻边、自动取点、自动对焦、智能学习等功能。 ?完整的几何量测（如：点、线、园、弧、角度等）。 ?坐标系的设定，摆正、旋转。 ?逆向工程功能以及与Auto CAD的同步操作使用以及与CAM的连接。 ?测量JZ度的校正和补偿。 ?针对重复工件的量测有记忆、学习、自动编程的功能；快速准确的现场实时测量。 ?显示方式多样化：语言的切换（中文简体和繁体；英文等）；公英制单位的切换（mm/inch）；角度的转换（度、度／分／妙）；显示数字的小数点可自设；各种线的颜色可自设...... ?标注随意化：可依据不同的语言、颜色、格式在图形的任何位置进行标注。 ?个性化的编辑：有复制、粘贴、删除、剪切、延伸以及UNDO/REDO 技术规格： 手动／电动平台 可选标准行程：4"x4"(102x102mm), 6"x8"(153x204mm), "x12"(153x305mm)三种，其他尺寸可定制 分辨率： 1μm 测量精度： ±(2＋L200)μm 重复定位精度： 2μm 被测物容许重量：分别为11Kg.13Kg,15Kg 光栅线位移传感器 分辨率： 1μm 输出幅值： 5V,相对角差90°的两路方波信号（TTL） 准确度（20℃）： ±(5＋5L／1000)μm （L：传感器有效量程） Z大速度： 50m/minute 底座 尺寸（长）x（宽）x（高）：610x450x65mm 平面度： 0.05mm 底座重量： 15Kg Z轴 手动Z轴（不带测量功能）调焦范围： 290mm Z轴带量测范围： 4"(101mm) 分辨率： 1μm 测量精度： 10μm 光学以及成像系统 摄像头采用高分辨率SONY芯片 激光定位装置 高清晰度显微镜： 平行光路平场设计，0.68～4.5X变焦，带倍数定位，总放大倍数10～135X（可根据需要提高到4.65～1080X） 照明： LED或选配光纤冷光源 生产厂商:美国独资企业 备注: 型号 机型 测量行程（英寸） 测量形式 软件 订货代号 MS100-68 XY手动两维测量系统 6x8 手动 MS610202手动版 DS48001 MS200-68 XYZ手动三维测量系统 6x8x4 手动 MS610202手动版 DS62001 MS300-68 XY电动两维测量系统 6x8 电动 MS610301电动版 DS86001 MS600-68 XYZ CNC全自动三维测量系统 6x8x4 电动 MS610401全自动版 DS17 |
