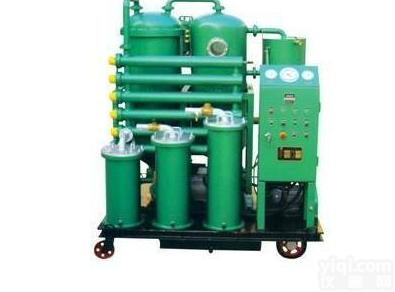

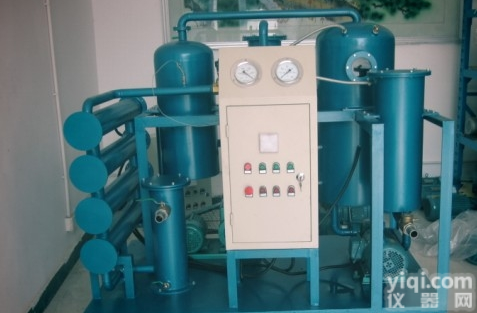

TL-JF 透平油真空聚结分离式滤油机

TL-JF透平油真空聚结分离式滤油机厂家直销
一、概述
TL-JF系列透平油真空滤油机采用新型的聚集、分离技术、针对气轮机油、透平油含水量大、易乳化、含杂质较多的特点而研制生产的国内SC产品。主要用于发电机组透平油处理，能快速、GX除去油中的水分、气体、杂质。使油品的各项质量指标达到新油标准，保证机组调节、润滑系统正常工作，延长机组的维修周期。采用了国际先进的强化亲水和疏水原理，脱水、精密过滤于一体，可在线破乳、脱水、除酸、除杂，使严重浑浊乳化的透平油变得清澈透明。适合于透明油、液压油、冷冻机油及需要脱除大量水分和实现精密过滤杂质的其它润滑油的深度脱水净化。
二、TL-JF透平油真空聚结分离式滤油机特点：
1、脱水破乳效率高。既能容易的分裂出没事的大量水分，也能脱除油中的微量水分。
2、过滤净化性能强，可使劣化污染严重的油系列指标迅速恢复到《运行汽轮机油污染度控制标准》之内，颗粒度3、自动化程度高，无故障运行、安全可靠、连续净化油品不浪费油料，法兰连接不渗漏。
4、整机控制简单、安全、先进、合理。该机设置有先进的油位磁性自动补偿控制仪彻底解决了滤油机普遍存在油泵空载和跑油现象，运行安全可靠。
三、工作流程

四、TL-JF透平油真空聚结分离式滤油机使用说明
连接好进出油管油路，接通电源，接好安全地线，检查各电路是否连接可靠，关上放气阀和进油阀门。先启动真空接钮，观察真空表的指针是否走动，如不走动则电源线需要调换一下。当真空表达到负压0.06Mpa时，可打开进油阀门进油，当油到油位管1/4时开始启动排油按钮，如果油位不断上涨，切记过滤的油不能吸进真空泵里，以免影响真空度，则要打开放气阀把真空度保留在负压0.06—0.08之间，然后启动加热按钮。在加热的过程中，根据真空度和水饱和曲线图设定所要加热的温度给油加热。在滤油停机前，先关加热按钮，等油循环几分钟再关真空和排油按钮，否则会影响加热管的
使用寿命。在工作时，如果压力表读数≥0.3Mpa时，则说明滤芯上吸有较多杂质，需要停机清洗滤芯。工作完毕后，打开放气阀，使真空度为零，否则会影响真空泵的使用寿命。
五、技术标准

型号 参数 性能		TL-JF-30	TL-JF-50	TL-JF-75	TL-JF-100	TL-JF-125		TL-JF-150		TL-JF-200
工作 能力	流量L/min	30	50	75	100	125		150		200
	击穿电压Kv	≥50	≥70
工作真空度MPa		-0.06—-0.096
工作压力（Mpa）		≤0.5
工作噪音（dB）		≤70			≤75					≤80
含水量mg/L		≤100（GB/T7600）
含气量%		≤0.3（GB/T423）
酸值MgkOH/g		≤0.03（GB/T264）
破乳化度min		≤60（GB/T7605）
机械杂质%		无
过滤精度um		≤5
电加热功率Kw		15	28	43	54	60	68		72
总功率Kw		16.5	32	47	57	66	73		78
电源电压V/Hz		380/50三相四线
进出油管径mm		25	32	38	38	42	45		48
油温范围		40—75℃
平均无故障时间		h≥5000
连续工作时间		h≥150
净油机重量		260	290	380	550	650	700		750

设备外形尺寸和设备质量仅供参考，随着产品的不断发展以实物为准
六、常见故障及排除方法：

故 障 情 况	产 生 原 因	排 除 方 法
真空度达不到技术要求	1.被过滤油中含水量多真空泵抽出气体含水蒸气过多 2.由于使用地点海拔高度不同，不在标准大气压情况下影响真空度变化 3.真空泵内，真空油位低于油位线 4.真空油由于时间长含水量多 5各连接处密封漏气 6.真空泵易损件磨损	1.属正常现象，需多次过滤 2.属正常现象提高油的温度使水达到蒸发 3.增加真空油 4.需要换新油 5.检查维修 6.更换易损件
在正常工作情况下压力大于0.3Mpa	1.机器出油管太长输送油位太高、出油口阀小或管太小 2.滤芯吸有太多杂质	1.改换工作环境 2.更换滤芯
真空泵喷油	1.被过滤油含水量多，油被吸入真空泵 2.真空泵内密封垫移位或损坏	1.更换真空油不得超过油位线 2.检修
温控不灵或无温	1.温控与温度计不吻合 2.加热器烧坏或线路断路或接触器未吸合	1.调整温控 2.检修线路更换加热器
排油泵无压力出油量不足	1.初滤网堵塞 2.排油泵油封漏气 3.进油管被堵吸入缸底 4.进油管太细或吸程太远 5.真空罐内喷翼小孔堵塞	1.清洗初滤网 2.调整油封压盖如无效更换油封 3.清理 4.改善环境 5.拆洗

七、注意事项：
1.接通电源必须要接好地线才能操作。
2.操作时，注意电机转动方向，要符合箭头方向。
3.没有油循环时，不得打开加热器，否则会烧坏加热器。
4.工作环境温度低于-30℃，高于+40℃不宜使用。
5.若真空度到0.08时，请稍打开放气阀，使真空度控制在0.06之间，否则油会进入真空泵内，如果油位管油位还上涨时，请稍关闭进油阀。
八、随机配件及技术文件：
1. 说明书一份。
2. 合格证一份。
3. 进出油管各一根。
