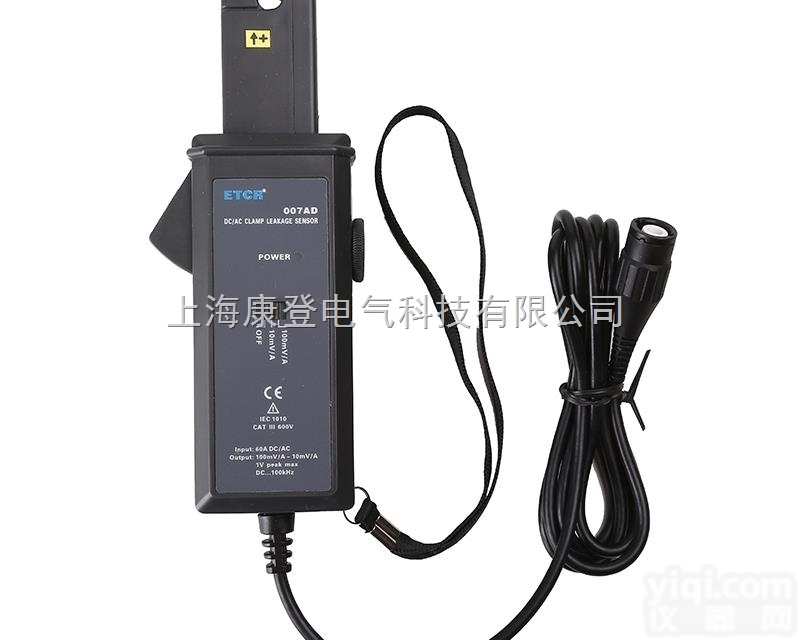

ETCR007AD 交直流钳形漏电流传感器

型  号

输入量程

分辨率

钳口尺寸

功能特点

ETCR007AD

AC/DC  0mA～60.0A

AC/DC 1mA

Φ7mm

交/直流漏电流、小电流测试

ETCR008

AC  0.00mA～30.0A

AC 0.01mA

Φ8mm

交流漏电流、小电流、谐波、相位、功率测试

ETCR030

AC  0.000mA～60.0A

AC 1uA

25×30mm

交流漏电流、小电流、谐波、相位、功率测试

ETCR030AD

AC/DC  0mA～60.0A

AC/DC 1mA

交/直流漏电流、小电流测试

ETCR030D

DC 0.0A～10A

DC 10mA

直流小电流测试

ETCR030D1

DC  0.0mA～100mA

DC 0.1mA

直流漏电流测试

ETCR03D

AC/DC 0.0A～1000A

AC/DC0.1A

30×35mm

交/直流电流测试

ETCR040

AC  0.00mA～300A

AC 0.01mA

35×40mm

交流漏电流、电流、谐波、相位、功率测试

ETCR040A

AC 0.0A～600A

AC0.1A

交流电流测试

ETCR068

AC  0.00mA～1000A

AC 0.01mA

Φ 68mm

交流漏电流、电流、谐波、相位、功率测试

ETCR068A

AC 0.0A～2000A

AC0.1A

交流大电流测试

ETCR068B

AC  0mA～1000A

AC 1mA

交流漏电流、电流、谐波、相位、功率测试

ETCR068AD

DC  0.0A～2000A

AC  0.0A～1000A

AC/DC 0.1A

交/直流大电流测试

功    能

交直流漏电流、电流测试

电    源

9V DC 6LR61碱性干电池，连续使用100小时，可以根据需要引出电源线，外接电源，便于长时间连续工作

输入量程

0mA～60.0A AC/DC

输出电压

10mV/A；100mV/A(两档对应输出)

输出范围

1V peak max

分 辨 力

1mA AC/DC

精    度

±3%FS(23℃±5℃，75%rh以下)

仪表质量

170g(含电池)

外形尺寸

高宽厚：168mm×65mm×34mm

钳口尺寸

φ7mm(可钳导线外径)

测试方式

钳形CT，非接触测量

相位误差

≤3°(AC 50Hz/60Hz；23℃±2℃)

调    零

调节ZERO键可以调零，消除地磁场及外电场的干扰

输出接口

φ3.5mm音频插头/BNC插头/4.0mm双香蕉插头（按客户要求）

输 出 线

2芯屏蔽线，线长2m

频率响应

AC：45Hz～400Hz

DC：DC～10kHz

导线位置

被检测导线处于钳口ZX位置

线路电压

600V及以下线路测试

工作电流

5mA

工作温湿度

-10℃～50℃；80%rh以下

极限温度误差

-10℃～0℃及40℃～50℃，误差Z大增加2%FS

存放温湿度

-10℃～60℃；70%rh以下

绝缘强度

AC 3700V/rms(铁心与盒之间)

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

随机附件

传感器1台、电池(6LR61 9V)1个
