一、概述
DPW/DYW型电磁配压阀为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构(如液压阀、调速器油缸等)换向配油。
DPW/DYW型电液动配压阀，是带有液压放大的二位四通电液动换向阀。它比一般电磁配压阀多一级液压放大，控制流量较大，可用于水电站各种液压控制系统中，为工作流量较大的二位执行机构(如液压阀，主阀油缸等)换向配油。
■ 采用全密封接线盒，接合面处均用特种密封胶密封，电器绝缘性能及防护等级高。
■ 阀芯为水平卧设，驱动功率小，有多种等级直流工作电压可供选择。
■ 阀芯无需加设无压排油管，回油直接进入集油槽。
■ 设有滚珠型机械自保持机构，可调整弹簧压缩量改变自保持力的大小。
■ 行程开关动作可靠，接点容量大。
■ 电磁铁的结构形式为湿式，外壳兼作导磁路且有较好的防护结构，动铁芯连接杆引出端盖外，可手动切换。
三、技术参数
■ 型号 dpw－8－63g/b dpw-10-4.0-g dyw-15-63b
■ 额定流量（1/min） 25 63
■工作压力（mpa） 2.5-6.3 2.5-6.3
■内泄漏（ml/min） ≤20 ≤50
■电磁铁额定电压（v）dc.36 48 110 220 dc.36 48 110 220
■电磁铁消耗功率（w） 25-35 25-35
■管路通径（mm） 8 10 给油管15，回油管18
■管路连接方式 卡套式接头 焊接式接头
■总重量（kg） 6 15
■环境温度：＋5℃— +40℃ 介质温度：≤50℃ 相对湿度：≤95%
四、外形尺寸、安装

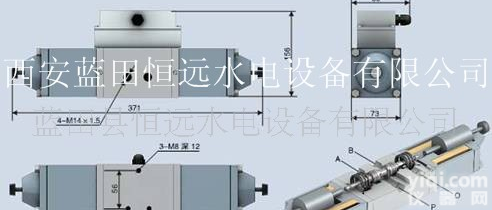

DPW电磁管式连接油口标示尺寸图
DPW/DYW电磁阀接线图
端子①、②为P-A状态试验端子、端子⑨、⑩P-B状态试验端子，此端子能电时，线圈得电
端子①、③为P-A状态工作端子、端子⑧、⑩P-B状态工作端子，电磁阀到位时，线圈断电
端子④、⑤为P-A接通状态输出点端子，端子⑥、⑦为P-B接通状态输出点端子
