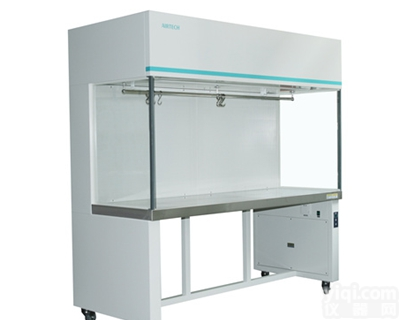

洁净工作台SW-CJ-1BU,净化工作台结构
水平单向流形净化工作台是一种通用性较强的局部净化设备，它广泛适用于电子、国防、精密仪器、仪表、制药等行业。
特点
1、水平流行，为开放式工作台面，操作方便。
2、采用遥控开关快速双速控制风机系统，保证工作区风速终处于理想状态
3、采用超薄型铝框无隔板GX空气过滤器，将静压箱尺寸缩小到小限度，减少箱体外壳尺寸，增大洁净区面积
一、洁净工作台工作原理
空气经顶/后部的初效空气过滤器和低噪音离心式通风机压入静压箱，经GX空气过滤器在上侧部均匀吹出，形成高洁净度的水平/垂直空气幕，去除工作区域内的原自然空气，开机后五分钟即达到理想的高洁净度空间。采用可调风机双速调节风量大小，轻触型开关调节电压，保证工作区内的风速始终处于理想状态。

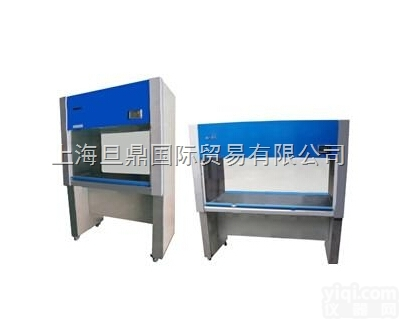

洁净工作台SW-CJ-1BU,净化工作台结构
二、结构特点
箱体壳采用进口中纤板材紧密结合，保证长期无锈蚀发生，面层电喷涂表面处理，表面光滑无尘，台板敷设不锈钢板，方便耐用。
净化工作台SW-CJ-1BU,净化工作台结构技术参数
型号
|
SW-CJ-1Bu
|
洁净度
|
100级@≥0.5μm(美联邦209E)
|
菌落数
|
＜0.5个/皿.时（直径90mm培养平皿）
|
噪音
|
≤62dB（A)
|
平均风速
|
0.25-0.45m/s
|
振动半峰值
|
≤0.5μm（X·Y·Z)
|
照度
|
≥300LX
|
电源
|
AC，单相220V/50HZ
|
大功耗
|
320W
|
重量
|
160KG
|
工作尺寸
|
900*500*600mm
|
外形尺寸
|
930*745*1620mm
|
GX过滤器规格及数量
|
795*600*38*1
|
荧光灯/紫外灯规格及量
|
20W*1/20W*1
|
四、安装使用
本工作台就位地点应在环境较为清洁的工作室内（置于十万等级或三十万等级的初级净化间），插上电源，按控制面板上的所示功能开启即可，在开机前应对净化台的工作区面及外壳进行认真清洁处理，去除表面积尘，开机后十分钟即可进行实施正常操作使用。
五、维护
1、根据实际情况，定期将初效过滤器拆下清洗，清洗周期一般为3~6个月。（若长期不清洗，积尘将导致进风量不足而降低洁净效果）。
2、当正常调换或清洗初效空气过滤器后，仍不能达到理想的截面风速时，则应调节风机的工作电压，从而达到理想的均匀风速。
3、一般在使用十八个月后当风机工作电压调整至点时，仍不能达到理想风速时，则说明GX空气过滤器积尘过多（滤料上滤孔已基本被堵，要及时更新），一般GX空气过滤器的使用期限为十八个月。
4、更换GX空气过滤器时，应注意型号规格尺寸的正确（原生产厂家配置），按箭头风向装置，并注意过滤器的周边密封，无渗漏现象发生。
六、一般故障原因及排除方法
故障现象
|
原因
|
排除方法
|
总电源开关和不上，自动跳闸
|
1、风机卡死导致电动机堵转，或者线路有短路。
|
1、调整风机轴位置，或者更换叶轮和轴承，检查线路是否完好。
2、对照电路图逐点检查线路、元器件对外壳的绝缘电阻，修复绝缘故障部位。
|
风速较低
|
1、 初效过滤器积尘过多
2、 GX过滤器失效
|
1、 清洗初效过滤器。
2、 更换GX过滤器。
|
风机不转
|
1、 接触器不工作
2、 风机电源熔芯已熔断
|
1、 检查接触器线路是否正确。
2、 更换熔芯。
|
荧光灯不亮
|
1、 灯管或继电器损坏
2、 灯管电源熔丝已熔断
|
1、 更换灯管或继电器。
2、 更换熔芯。
|
