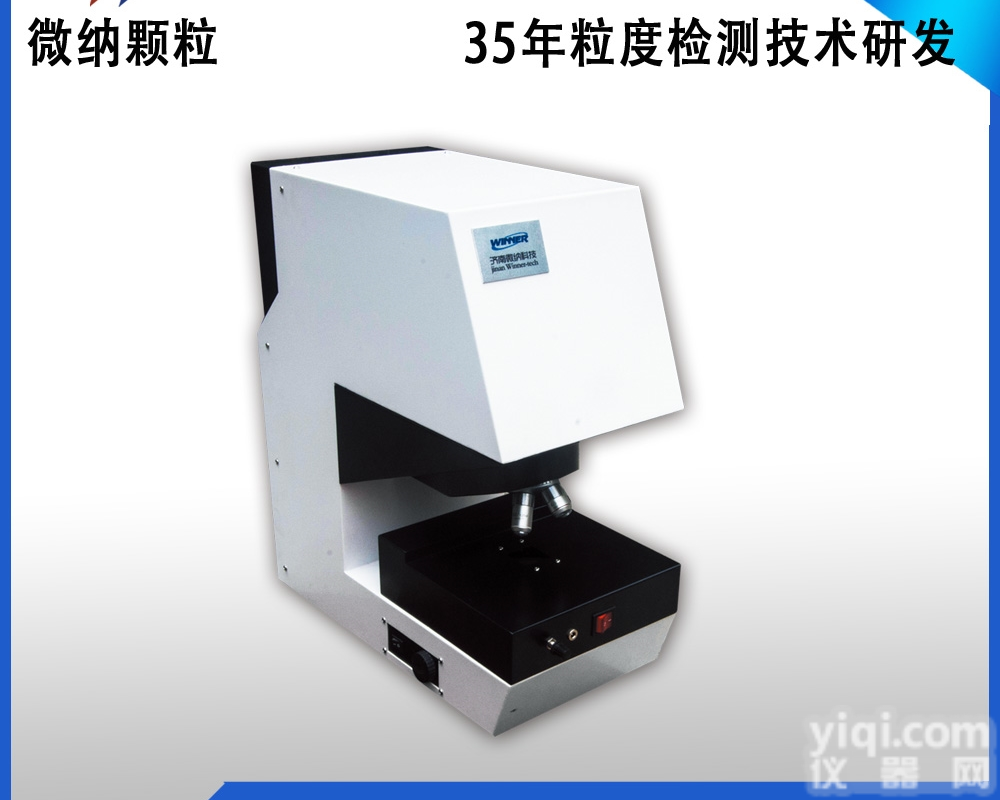

WINNER219全自动颗粒图像仪,颗粒图像分析仪应用
济南微纳科技有限公司推出全自动颗粒图像仪——WINNER219。可以采用动态、静态两种测试模式针对1——5000微米范围内的颗粒进行粒径分布、形貌分布等参数检测。是颗粒测试领域的全能型设备。
一、WINNER219全自动颗粒图像仪,颗粒图像分析仪应用功能特点
颗粒形貌的分析：对于球形度、圆形度、磨圆度、长径比、球度等行业专用的颗粒形貌参数的分析是其他颗粒测试设备所不具备的。值得一提的是，本产品软件中新增了对于颗粒圆形度（磨圆度）的计算模块，对颗粒圆形度的分析符合美国石油天然气标准：API_RP58。并且适合应用此图版的地质、磨料、石油天然气等行业规范，此计算模块为国内，对于以上行业具有重要意义。
动态、静态双模式测试：
1. 静态模式时，可以获得观测效果，清晰地看到样品的状态表面等。
2. 动态模式时，颗粒样品不断快速通过样品窗，持续采集可获得大量样品数据，解决了以往图像仪测试代表性差的问题。如果选配我们的样品窗自清洗配件和在线版软件，甚至可以实现简易的在线检测。
全自动控制系统：本设备采用高精度三轴控制机构，可自动控制平台移动和焦距调节，通过软件的人性化设置，可以实现：自定义路线采集、记忆多点采集、自动对焦、记忆对焦等功能。
主机系统内置：富士康微型主机内置，独立操作环境避免冲突易维护。
二、设备参数
外形尺寸
重量：20KG
光学组件
1. 物镜组：韩国产4X、10、40、100（油）长距消色差（平场）物镜组，可选：奥林巴斯组件
2. 目镜组：1X、10大视野摄像目镜
3. 场镜：带抗畸变场镜以减轻边缘畸变并加大景深
4. 倍率范围：4倍——16000倍（含数码放大倍率）
5. 光学照明：可调式LED照明器。可选工业高亮度LED点式照明器
运动组件
1. 移动平台：二维电动平移台，有效行程60MM×60MM。带霍尔磁性感应器。可选：有效行程100mm×100mm
2. 对焦机构：电动对焦系统，有效行程50mm。
3. 电机参数：高精密式步进电机，微动细分Z高可达1微米。
4. 驱动模块：内置式RS232驱动端口，可用USB控制。
图像设备
1. 成像元件：1/1.8英寸 progress scan CMOS 可选：1英寸或1/2英寸CCD芯片
2. 像素数：310万 可选：Z高可选800万像素
3. Z高分辨率：2048×1536 可选：Z高可获得3264*2448
4. 帧率：6fps@2048×1536 / 10fps@1600×1200 / 15fps@1280×1024 / 30fps@640×480
内置系统
1. CPU：AMD低功耗CPU
2. 内存：4G
3. 硬盘：500G
4. 操作系统：WIN7
软件功能
1. 任务管理机制：按照任务进行管理，保证资料管理井井有条。
2. 视像采集：随时进行视频和图片的采集，保留需要的视像资料。
3. 比例尺标定：通过比例尺标定操作，可与实际尺寸建立关联，从而直接在图像上获得实际尺寸数值。
4. 测量：可以进行长度、圆周、多边形、角度等多种测量操作。
5. 图片拼接模式：采用此模式，可将采集的图片拼接为一整副大图。
6. 图片批处理模式：采用此模式，可边采集边处理，不受内存限制，通过处理海量图片获得更加准确的数据。
7. 颗粒自动处理工具集：自动消除颗粒粘连、自动消除杂点、自动消除边界不完整颗粒、自动填补颗粒的空心区域、自动平滑颗粒边缘等12项自动处理工具
8. 静态处理模式：选择此模式，适用于处理静态样品。
9. 动态处理模式：选择此模式，适用于处理动态流动的样品。
10. 平台自由运动模式：选择此模式，可使用按钮自由控制平台移动
11. 平台编程运动模式：选择此模式，可预设平台的移动轨迹，一般适用于定点扫描或者蛇形扫描等特定模式。
12. 平台记忆模式：可设置10个记忆点，可随时回到记忆点。
13. 自动对焦：软件可根据焦平面的清晰程度自动选择合适的对焦点。
14. 记忆对焦：如果每次都观察高度相同的样品，则可记忆上次的对焦位置，简便快捷的对焦方式（例如每次都观察静态玻片）
15. 报告输出：可选择报告输出样式和数据种类，也可根据自己的需要定制报告模式。
输出参数
1. 单个颗粒数据：面积等效直径、周长等效直径、马丁径、周长、投影面积、颗粒长、颗粒宽、表面积估算值、体积估算值、X切线、Y切线、切线径、球型度长径比
2. 统计平均径：Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用统计平均径
3. 粒径分布：颗粒粒径的分布图表
4. 球形度分布：颗粒球形度分布的图表
5. 长径比分布：颗粒长径比分布的图表。
6. 圆度分布：颗粒圆度（磨圆度）分布的图表
7. 分布类型：按数量分布、按体积分布、按面积分布、按长度分布等
8. 等效直径类型：面积等效粒径、周长等效粒径、马丁径、针状颗粒等效粒径
9. 个数统计：如测试的样品为颗粒样品，可获得样品中颗粒的数量
10. 自定义表头：自定义表头显示的LOGO以及测试人员等报告信息
11. 原始图片/缩略图：可以将带有测量数据信息的图片保存，便于发表论文等。
备选配件
1. 动态测试组件：拆下运动平台后可安装动态测试组件，自带循环水路，形成一个简易的动态颗粒图像分析系统，可以实现对样品的动态测试。
2. 自清洗样品窗：选配动态测试组件时可以选择此备件
3. 在线软件系统：选配动态测试组件时可以选择此备件，能够自动生成阶段性的分布规律图表并可设定超标报警等功能。
三、测试实例
1. 静态测试示例
2. 动态测试实例：请登录网站或致电获取更多测试视频。
四、售后承诺
1. 一月内达不到用户使用要求可退换货。
2. 一年内免费上门保修，维修或更换零件均不收任何费用。
3. 提供10年内上门保修、维护、调试、培训等服务。
4. 同型号产品软件终生免费升级。
