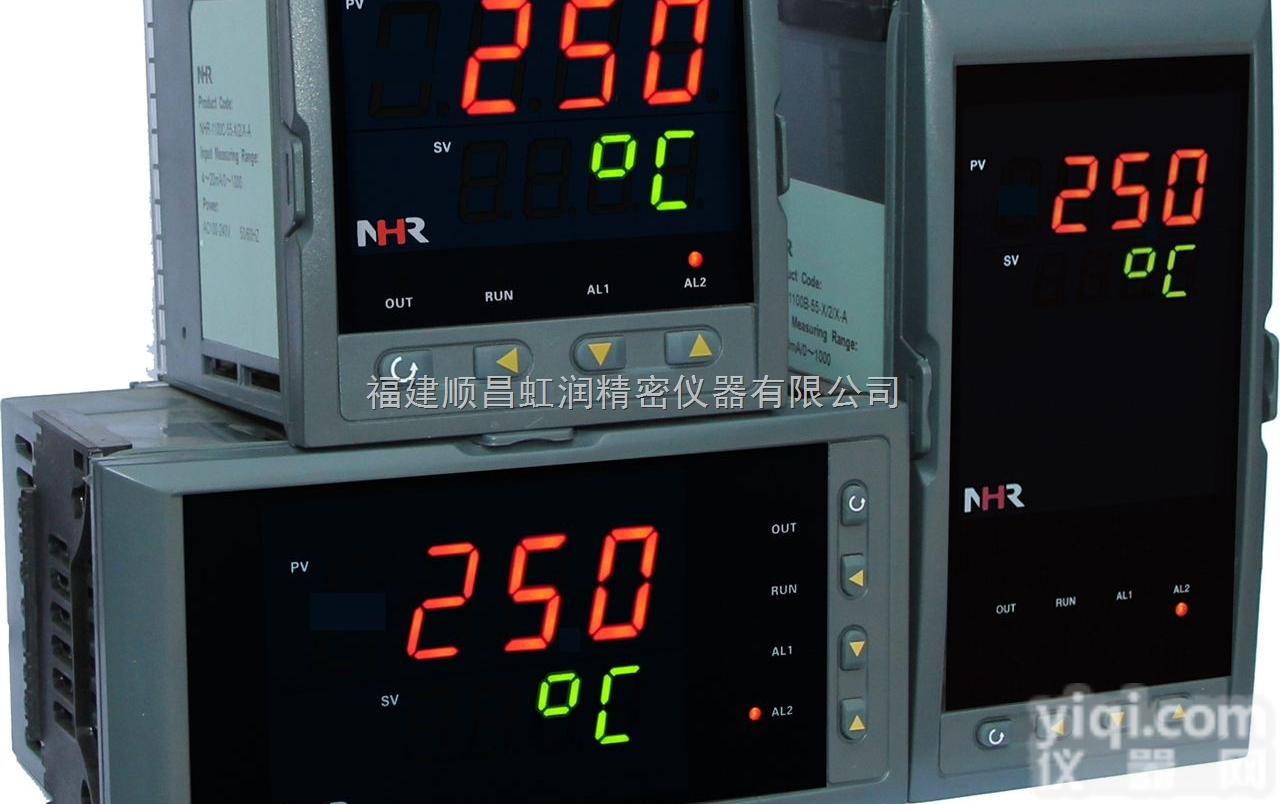

NHR-1303系列经济型三位显示模糊PID温控器产品仪表概述
NHR-1303系列经济型三位显示模糊PID温控器采用模糊PID算式，无需人工整定参数，控温精度基本达±0.5℃，无超调、欠调，性价比高。仪表采用模块化结构、操作方便，适用于轻工机械、烘箱、实验设备、加热/冷却等设备。
产品仪表特点
★单通道输入，双排数码管显示。
★具有多种热电阻\热电偶输入信号类型可选，测量精度为0.3％FS。
★热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
★具备上下限报警/偏差报警功能，带LED报警灯指示。
★带PID参数自整定功能，控制输出手动/自动无扰切换功能。
★带开关量控制输出，控制准确且无超调。
★输入、输出、电源相互之间采用光电隔离技术。
★具备多种外形尺寸及样式供用户选择。
★参数设定密码锁定，参数设置断电保存。
仪表面板
仪表接线图
仪表选型
NHR-1303□-□-□/□-□（）
① ② ③ ④ ⑤ ⑥
①规格尺寸 |
②输入分度号 |
代码 |
宽*高*深 |
代号 |
分度号（测量范围） |
C
D
E
F
H |
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
48*48*110mm（方式） |
00
01
02
03
04
05
06
07
11
14 |
热电偶B(400～999℃)
热电偶S(0～999℃)
热电偶K(0～999℃)
热电偶E(0～999℃)
热电偶T(0～400℃)
热电偶J(0～999℃)
热电偶R(0～999℃)
热电偶N(0～999℃)
热电阻Cu50(-50～150℃)
热电阻Pt100(-199～650℃) |
③控制输出(PIDOUT) |
④报警（继电器接点输出） |
代码 |
输出类型 |
代码 |
报警限数 |
0
1
K1
K3
K4 |
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
继电器接点输出
可控硅过零触发脉冲输出
固态继电器驱动电压输出 |
X
1
2 |
无输出
1限报警
2限报警 |
⑤供电电源 |
⑥备注 |
代码 |
电压范围 |
无备注可省略 |
A
D |
AC/DC 100～240V（50/60Hz）
DC 12～36V |
备注：
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少，带不了全功能，有的功能在同组端子上，只能选择其中一种功能。
2、规格尺寸为H型的仪表，继电器触点容量为AC125V/0.、DC24V/0.。
3、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-1303C-02-K1/2-A
例2：NHR-1303F-14-0/2-D
